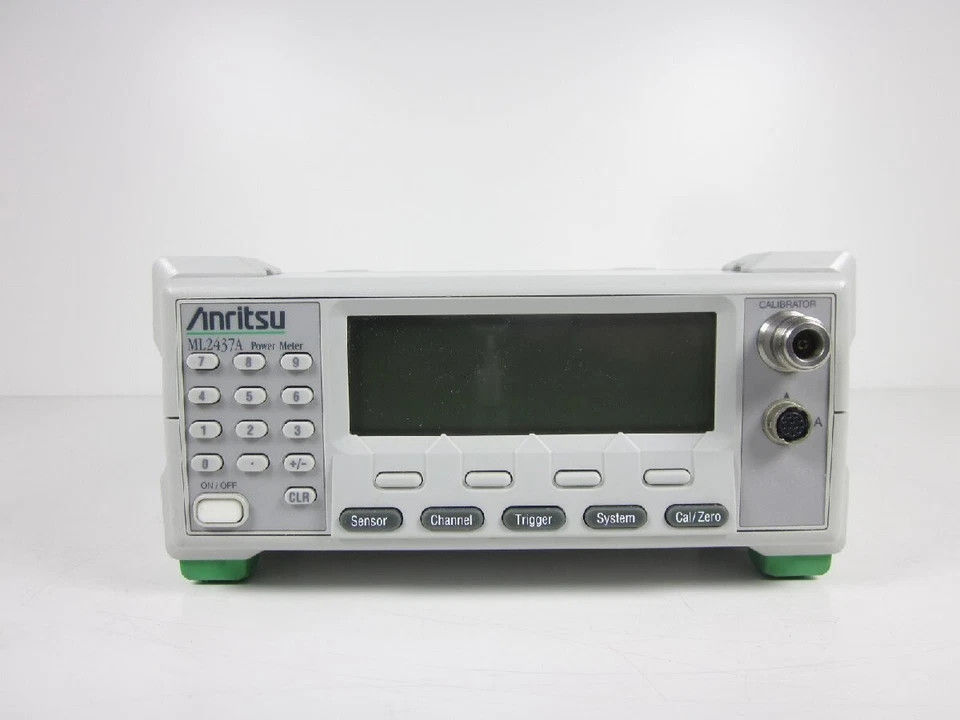

Die ML2437A und ML2438A Power Meters kombinieren die Vorteile von thermischer Metergenauigkeit, Diodenmessergeschwindigkeit und Peak Power Meter Display Grafiken.Das Ergebnis ist ein einziges Instrument, das bei mehr als 35K pro Sekunde sampelt und 90 dB Dynamic Range mit einem einzigen Sensor erreicht.Diese Meter beinhalten Grafik-Display-Fähigkeit als Standard-Funktion.Das robuste Gehäuse und die optionale hohe NiMH-Batterie bringen Laborqualitätsgenauigkeit zu Felddienstanwendungen.. ML2437A hat einen Input, und ML2438A hat zwei Inputs.

Merkmale der AnritsuML2437A RF-Leistungsmesser

• Geschwindigkeit und dynamische Reichweite
  Die 90 dB-Bereich MA247xD-Serie Power Sensors® hohe Sensitivität erreicht stabile Leistungswerte von bis zu -70 dBm. 35 kHz Sample rates profile cellular, PCS and other pulsed signals to 0.1 msec resolution.Moderne Verbindungstechnologie erreicht branchenführende Rücklaufverluste für verbesserte Genauigkeit durch 50 GHzDie 87 dB-Bereich MA244xD Series High Accuracy Sensors verbessern die Return Loss Performance weiter, indem sie eine Matching-Schaltung zum MA247xD Series-Frontend hinzufügen.

• Fast thermal Sensoren
  Anritsu's neueste Semiconductor-Verarbeitungstechnologie produziert thermische Leistungssensoren mit Geschwindigkeit, die um eine Größenordnung erhöht wird.Verbesserungen in Connector-Technologie reduzieren Measurement Mismatch Uncertainty through 50 GHz to levels previously attained only to 20 GHzDie Herstellungstechnik sowie die ML2430A-Serie' Sampling und DSP-Technologie optimieren Messgeschwindigkeit auf 4 ms Rise and Fall times.
• GPIB-Speed
  Industrieführende Geschwindigkeit wird unter einer Vielzahl von Betriebsbedingungen erreicht, einschließlich Durchschnitts-Einstellungen, Sensorkontroll-Einstellungen, Auslöserbedingungen, Betriebsmodus, Sensortyp,und GPIB interface manufacturerDie ML2430A-Serie bietet die Fähigkeit, einen Hochgeschwindigkeits-Burst von 200 Datenpunkten zu messen und zu übertragen, indem sie den Profilbetriebsmodus mit Samplingraten von 35k pro Sekunde verwendet.

• GPIB-Emulierung
  Mit 99,9% Emulation von älteren Metern verbessert die ML2430A-Serie die ATE-Systemproduktivität.Typical test system speed improvement is 2 to 10 times faster system speed depending upon the number of measurements taken during the test Das ist eine typische Testsystemgeschwindigkeitsverbesserung, die 2 bis 10 mal schneller ist, abhängig von der Anzahl der Messungen, die während des Tests durchgeführt wurden., die minimale Verwendung von Wait-Anweisungen innerhalb des Codes, und das emulierte Meter-Modell.

• Triggering-Kontrollen
  Was nutzt man für hohe Geschwindigkeit ohne Auslöser und Probenkontrollen?Data acquisition event arming and triggering functions traditionell auf teuren Peak Power Metern gefunden sind standard in der ML2430A-Serie. Triggering delay and the sample integration time per reading can be directly controlled by the operator. Trigger-Quellen umfassen, kontinuierliche, interne, externe TTL, und manuelle.Datenakquisition kann für Synchronierung mit anderen Testgeräten optimal gesteuert werden.
• Burst Profil Grafiken anzeigen
  Die ML2430A verfügt über random repetitive sampling for high resolution of fast signals.35 kHz Sampling Speed erzeugt klare Leistungsprofile von zellulären und PCS Signalen einschließlich TDMAPulse-top Power ist leicht und wiederholt mit Cursor-Averaging gemessen.Measure pulse-top power over > 80 dB dynamic range in readout mode at GPIB speeds > 200 readings per second Die Messung der Pulse-top-Power über > 80 dB dynamic range in readout mode bei GPIB-Geschwindigkeiten.
• Power vs. Time-Grafikanzeige
  Einer der häufigsten Power Meter ATE-Programmtypen ist ein Plot von RF-Power gegen einen Stimulus.The power versus time mode is a strip chart style display for monitoring gain and output power variations over time/temperature Der Power versus Time-Modus ist eine Strip-Chart-Stil-Anzeige für die Überwachung von Gewinn und Ausgangsleistungsschwankungen über Zeit/Temperatur.In Service-Anwendungen wird diePower versus time mode speeds Problems beim Schießen von ungewöhnlichen Bedingungen wie intermittierende Schalter oder abnormale Power Control in einem MobiltelefonDer Power versus Time-Modus bietet eine klare Streifen-Chartshow von RF-Leistungsänderungen.
• Parallel printer connector
  Viele Deskjet-Serie-Drucker können direkt an die ML2430A-Serie angeschlossen werden, um die Leistung auf der Bank oder im Feld schnell zu dokumentieren.triggering and averaging settings sind mit dem Display-Druck aufgeführtSo können Beweise von DUT-Anomalien schnell dupliziert werden, so dass Ingenieure Probleme mit minimaler Zeitinvestition beheben können.

Zusätzliche Angaben von AnritsuML2437A RF-Leistungsmesser

• 90 dB dynamischer Bereich
  Typische ATE-Systeme in der Kommunikationsbranche arbeiten über einen dynamischen Bereich von 60 bis 80 dB.Weiterhin ist ein RF-Switch für die beiden Sensoren nicht mehr erforderlich.Dies reduziert die Software-Kontrollkomplexität und beschleunigt die Testdurchführung.
• Einheit für die Berechnung der Leistung
  Alle MA24xx Series Sensoren sind mit internen EEPROMs ausgestattet für die Speicherung von Kalibrierungsfaktordaten gegen Frequenz.Improving accuracy and convenience (Verbesserung der Genauigkeit und Bequemlichkeit).
• Hohe Zuverlässigkeit
  Der robuste Polycarbonat-Chassisign vermag Drop-Schocks und Rough-Field-Behandlung zu bewältigen.A Front Cover Panel und Softcase sind optional für weitere Umweltschutz. Power Sensors are also ruggedized for rough handling. (Leistungssensoren sind auch für raue Handhabung robust gemacht.)
• Verbesserte Genauigkeit
  Die MA24xx Series Power Sensors bieten eine typische 5 bis 6 dB Verbesserung im Sensor-Rücklaufverlust.Typically cutting mismatch uncertainty in halfDie MA244xD-Serie High Accuracy Sensors incorporate a matching pad which further improves return loss by 5 to 6 dB - again halving mismatch uncertainty. Die MA244xD-Serie High Accuracy Sensors incorporate a matching pad which further improves return loss by 5 to 6 dB - again halving mismatch uncertainty.
• Offset-Tabelle für Pfadverlustkorrektur
  Compensating for the true frequency response of attenuators, couplers, cables, switches and other test setup devices improves measurement accuracy. Für diesen Grund verbessert sich die Messgenauigkeit.die ML2430A-Serie kann zusätzlich zur traditionellen festen dB-Offset-Fähigkeit eine offset-table of attenuation-versus-frequency anwendenWenn eine Power-Sensor-Verbindung mit einem neuen 1N-Serie-Wideband-Power-Limiter vorausgeht, kompensiert die Offset-Tabelle für Frequenzantwort.“Burnout-proof” Sensor.
• Softkey-Menüsteuerung
  Softkey-Menüs vereinfachen die Instrumentensteuerung, indem sie die Benutzeroberfläche einfacher zu verstehen machen.
• Batterie
  Die optionale NiMH “Smart” Batterie unterstützt hohe Ladedichte für einen typischen 8-Stunden-Tag der Operation.und die Beseitigung von NiCd-Stil-Speicherwirkung erhöht die Bequemlichkeit dieser Batterie-Technologie weiter.
• Voltmeter
  Die ML2430A-Serie unterstützt auch die hohe Geschwindigkeitsspannungsmessung.
