Der MT8855A ist der weltweit erste Testsatz, der speziell für die Durchführung hochwertiger Audiomessungen an Produkten mit dem Bluetooth Advanced Audio Distribution Profile (A2DP) entwickelt wurde.das Profil des Headset, oder das Hands-Free-Profil.

Der MT8855A ist das ideale Instrument sowohl für die Konstruktionsvalidierung als auch für die Herstellungstests.Digitale Musikspieler, integrierte und Zubehör-Auto-Kits und Desktop-Lautsprecher.Zubehörmikrofone und Lautsprecher werden direkt an die Audioeingänge und -ausgänge des MT8855A ̇ angeschlossen, um die Entwicklung eines vollständigen Prüfsystems zu ermöglichen.Die Modulprüfung wird auch durch eine direkte Verbindung zu den RF- und Audio-Anschlüssen erleichtert.

Nachdem eine Bluetooth-Verbindung mit dem DUT hergestellt wurde, werden die integrierten Audiogeneratoren und -Analysatoren des MT8855A zur Durchführung von Messungen einschließlich Niveau, Frequenzantwort und THD+N verwendet.

Die BlueAudio-Software, die mit jedem MT8855A geliefert wird, wird auf einem PC installiert, der über ein Standard-USB-Kabel mit dem MT8855A verbunden wird.BlueAudio dient als Frontplatte des MT8855A und dient zur Konfiguration des Geräts und zur Anzeige von grafischen und numerischen MessresultatenFür F&E-Anwendungen bietet der manuelle Testmodus vollständige grafische Ergebnisse, während ein automatischer Testmodus für schnelle und wiederholte Produktionstests mit benutzerdefinierten Testplänen verfügbar ist.Archivierung von Ergebnissen und Erstellung von Berichten.

Das Bluetooth Audio Testset MT8855A ist für Audio-Messungen gedacht und ergänzt das Bluetooth-Testset MT8852B, das Messungen der Funkschicht auf Bluetooth-Modulen und -Geräten durchführt.

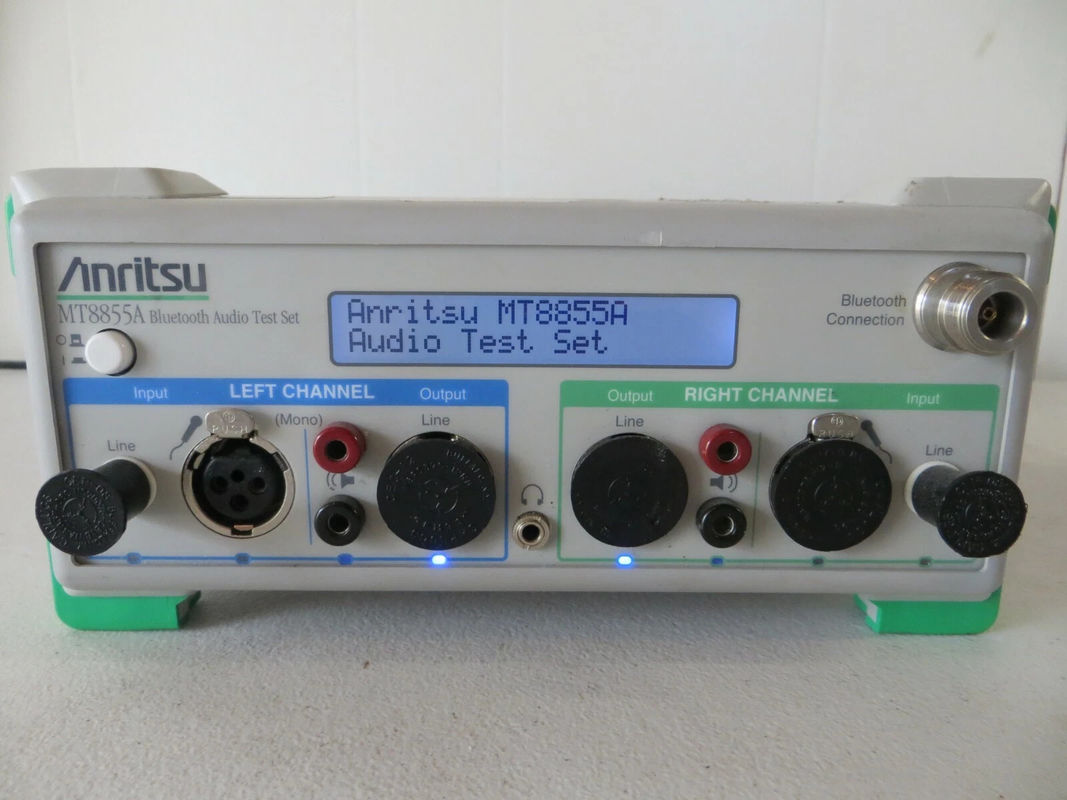

Merkmale der Anritsu MT8855A Bluetooth-Audiotest-Set

• Frequenzdeckung von 20 Hz bis 20 kHz

• THD-, THD+N-, SINAD-Verzerrungsmessungen

• Stereo-Phasen- und Stereo-Trennung

• Graphische Messungen der Frequenzreaktion, plus THD+N vs. Niveau und Frequenz

• Audio-FFT-Analysator hilft bei der Fehlerfindung

• Unterstützung des A2DP-Profils für die Prüfung von Stereo-Headsets

• Kopfhörer und Hands-Free-Profilunterstützung für Mono-Headsets

• Benutzeroberfläche auf dem PC: BlueAudio

• Manueller Modus für FuE-Anwendungen

• Der automatische Modus führt benutzerdefinierte Testpläne für die Produktionsprüfung aus

• Geräuschgenerator: allgemeine Stereotonfrequenz oder Mono

• Zwei Audioanalysatoren: Stereo links / rechts oder Mono

• Direktverbindung von Zubehörmikrofonen und Lautsprechern

• Einbaulautsprecher

• Unter 10 Sekunden Prüfzeit für typische Kopfhörer

• Unabhängiger Audio-Generator und -Analysator für nicht Bluetooth-Anwendungen

Liste der Optionenvon Anritsu MT8855A Bluetooth-Audiotestgerät
