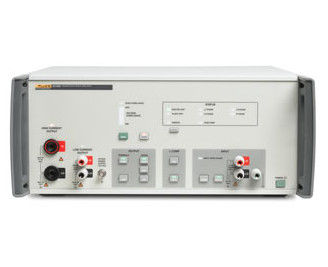

Der Fluke-Kalibrierung 52120A-Transconductance-Verstärker liefert mit einer Genauigkeit von 140 ppm einen Gleichstrom bis zu 100 Ampere und einen Wechselstrom bis zu 120 Ampere.000 Ampere. Drei 52120A, die parallel angeschlossen sind, können bis zu 360 Ampere liefern.

Wesentliche Merkmalemit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W

• Hochstrom-Ausgang: Es kann bis zu 100 A Gleichstrom und 120 A Wechselstrom liefern. Bei Verwendung von Zubehörspulen kann es 3000 A oder 6000 A Strom erzeugen.mit einer Leistung von bis zu 360 A.

• Hochgenaue Kalibrierung: Die Genauigkeit kann bis zu 140 ppm betragen und sorgt so für eine präzise Kalibrierung verschiedener Geräte mit hoher Leistungsbelastung, einschließlich Leistungs- und Energiemessgeräten, Klemmmetern und Stromtransformatoren.

• Breiter Frequenzbereich: Der Frequenzbereich beträgt von DC bis 10 kHz und erfüllt die Kalibrierungsanforderungen verschiedener Frequenzen.

• MehrfachbetriebsmodusEs unterstützt die parallele Bedienung von 2 oder 3 Verstärkern bis 360 A in einer Phase oder bis 10 Verstärker und 1200 A im Standalone-Modus.mit der Fluke-Kalibrierung 6105A oder 6100B-Standard für die elektrische Leistung nahtlos kommuniziert, um die Genauigkeit zu verbessern.

52120A Leistung auf einen Blick

• Branchenführende Verstärkergenauigkeit:

• - 140 ppm AC (verwendet mit 61XXA Stromstandard)

• - 350 ppm AC (mit DC/lf-Kalibrator verwendet)

• - 160 ppm dc (mit einem DC/lf-Kalibrator)

• Frequenz: Gleichstrom bis 10 kHz

• Auflastung (Konformität): 4,5 V @ 120 A

• Induktionsantrieb: 1 mH Belastung

• Ausgangsbereiche: 2 A, 20 A, 120 A

• Eingangsbereiche: 2 V oder 200 mA F.S. für den Bereich 2 A und 20 A, 1,2 V oder 120 mA F.S. für den Bereich 120 A

• Parallelbetrieb: geschlossener Kreislauf mit 61XXX, 2 oder 3 Verstärkern, bis zu 360 A in einer Phase

• Parallelbetrieb: Alleinbetrieb, bis zu 10 Verstärker, bis zu 1200 A in einer Phase

• Zusatzspulen: 25-drehspulen unterstützen 3000 A, 50-drehspulen unterstützen 6000 A

• Steuerungskommunikation nach den Normen 6105A/6100B für elektrische Leistung

• GPIB-Fernbedienung

Technische Spezifikation

• Eingangs- und Ausgangsbereiche: Die Eingangsspannungsbereiche sind 200 mA, 200 mA, 120 mA (100 mA Gleichstrom) und die Eingangsspannungsbereiche 2 V, 2 V, 1,2 V (1,0 V Gleichstrom).mit einem aktuellen Gewinn von 10, 100, 1000 und Transleitungen von 1, 10, 100 Siemens.

• Ausgangsspannung und Isolierung: Die Ausgangsspannung beträgt 4,5 Vrms (6,4 Vp). Die Ausgangsisolation vom Stromterminal zum Boden beträgt 600 Vrms, 850 Vp, Gleichstrom bis 850 Hz.

• Andere Parameter: Die Betriebstemperatur beträgt 5 °C bis 35 °C und der Kalibrierungsbereich 16 °C bis 30 °C. Die Aufwärmzeit beträgt 1 Stunde, der Stromverbrauch ist weniger als 1500 VA,und das Gewicht beträgt 25 kg.

Konstruktionsnormen und Konformität

Entworfen nach EN 61010 - 1:2010, CAN/CSA 22.2 Nr. 61010.1 - 04, ANSI/UL 61010 - 1:2004, und EN 61326 - 1:2006, mit CE-Kennzeichnung und CSA-Zertifizierung.
