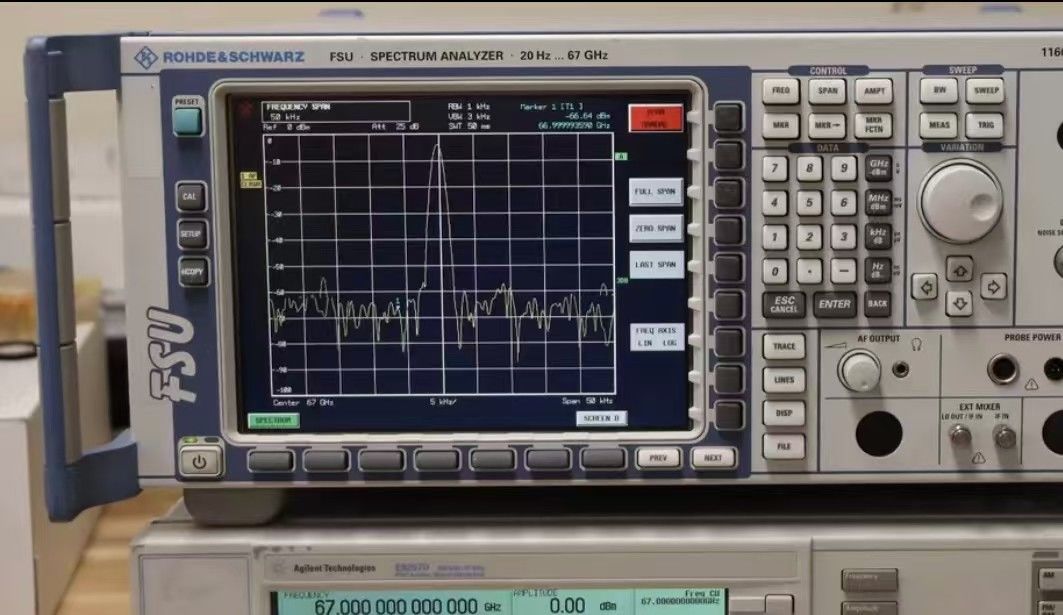

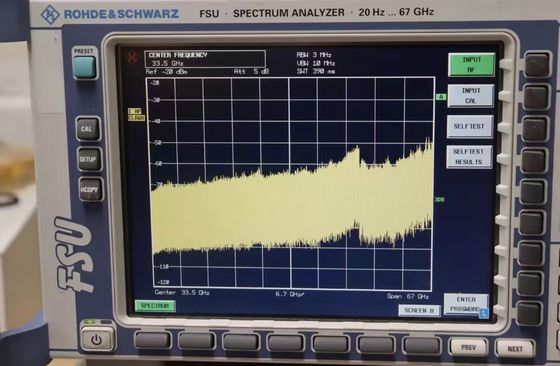

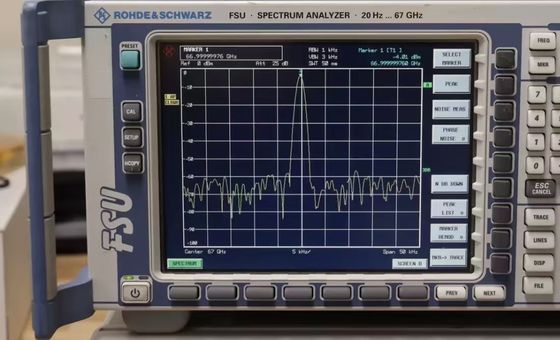

Geprüfter und kalibrierter Rohde und Schwarz FSU67 20Hz bis 67GHz Spektrumanalysator

BeschreibungFSU67 Spektrumanalysator

Häufigkeit

R&S® FSU3: Gleichspannung 20 Hz bis 3,6 GHz Wechselstrom mit 1 MHz bis 3,6 GHz

R&S® FSU8: Gleichspannung 20 Hz bis 8 GHz Wechselstromverbindung 1 MHz bis 8 GHz

R&S® FSU26: Gleichspannung 20 Hz bis 26,5 GHz Wechselstromspannung 10 MHz bis 26,5 GHz

R&S® FSU43: Gleichspannung 20 Hz bis 43 GHz

R&S® FSU46: Gleichspannung 20 Hz bis 46 GHz

R&S® FSU50: Gleichspannung 20 Hz bis 50 GHz Frequenzbereich

R&S® FSU67: Gleichspannung 20 Hz bis 67 GHz Frequenzlösung 0,01 Hz

Der R&S FSU67-Spektrumanalysator von Rohde & Schwarz übertrifft die bewährten hervorragenden HF-Daten der R&S FSE- und R&S FSIQ-Serien von Spektrumanalysatoren.Die Messungen, die einen extrem breiten Dynamikbereich erfordern, sind einfacher, schneller und zuverlässiger in Entwicklungs-, Qualitätsmanagement- und Produktionsumgebungen.mit einem noch nie dagewesenen Dynamikbereich:

• TOI > 20 dBm, typischerweise +25 dBm
• 1 dB Kompression (0 dB HF-Dämpfung): +13 dBm
• Durchschnittlicher Geräuschpegel anzeigt: ¥158 dBm (Bandbreite 1 Hz)
• 77 dB ACLR Typ für 3GPP, 84 dB Typ mit Geräuschkorrektur
• HSOI 55 dBm Typ.
• Phasengeräusche: ¢160 dBc/Hz typisch bei 10 MHz Trägerverschiebung

Diese Eigenschaften machen es leicht, kleine falsche Signale auch in Gegenwart starker Träger (z. B. an einer Basisstation) zu finden.

Bei 3GPP-Messungen der Leistung in benachbarten Kanälen kann ein Wert von 84 dB ACLR sehr einfach und mit hoher Genauigkeit ein gutes Verhältnis der Leistung in benachbarten Kanälen (ACP) überprüfen und nachweisen.Bauen Sie Ihren Knoten B besser als andere, und beweisen Sie es.

Der hohe harmonische Abstandspunkt zweiter Ordnung bedeutet einen optimalen Dynamikbereich für Mehrkanal-Kabelfernsehmessungen.

Die R&S FSU-Serie von Spektrumanalysatoren wurde mit der umfangreichsten Funktionalität auf dem Spektrumanalysatormarkt eingeführt.

• Hochselektive digitale Filter von 10 Hz bis 100 kHz
• Schnelle FFT-Filter von 1 Hz bis 30 kHz
• Kanalfilter von 100 Hz bis 5 MHz
• RRC-Filter
• Bandbreite der Auflösung von 1 Hz bis 50 MHz
• QP-Detektor und EMI-Bandbreiten 200 Hz, 9 kHz, 120 kHz
• 2.5 ms Durchsuchungszeit im Frequenzbereich
• 1 μs Durchsuchungszeit im Zeitbereich
• Anzahl der zwischen 155 und 10001 wählbaren Messstellen/Spuren
• Zeitselektive Spektralanalyse mit Gatingfunktion

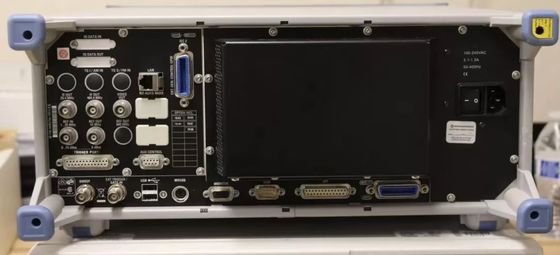

• GPIB-Schnittstelle, IEEE 488.2
• RS-232-C serielle Schnittstelle, 9-Pin-SUB-D-Anschluss
• VGA-Ausgang, 15-Pin-SUB-D
• PC-kompatible Screenshots auf Diskette oder Festplatte
• Bis zu 20 Messungen/s im manuellen Modus
• Bis zu 30 Messungen/s an der GPIB-Schnittstelle
• SCPI-kompatible GPIB-Befehlssätze
• R&S FSE R&S FSIQ-kompatible GPIB-Befehlssatz
• Schnelle AKP-Messung im Zeitbereich
• Statistische Signalanalyse mit CCDF-Funktion
• RMS-Detektor mit einem dynamischen Bereich von 100 dB
• Umrechnerfaktor zur Korrektur von Antennen- oder Kabelfrequenzantworten
• Zweijähriger Kalibrierzyklus
• Außenreferenz von 1 MHz bis 20 MHz in 1 Hz-Schritten
• Messungen der GGSM/EDGE-Modulation (mit der Option R&S FS-K5)
