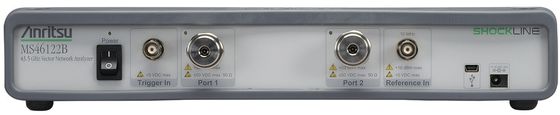

Beschreibung des Anritsu MS46122B Compact USB Vector Network Analyzer

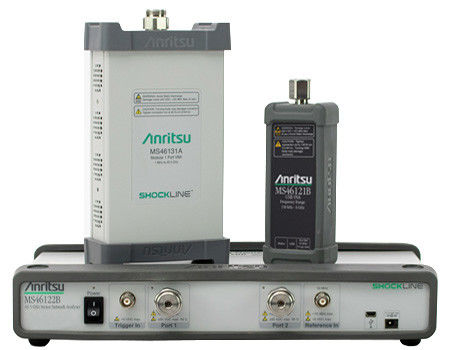

Die ShockLineTM MS46122B-Serie besteht aus drei PC-gesteuerten, kompakten Vektornetzanalysatoren (VNAs) mit Frequenzbereichen von 1 MHz bis 8/20/43,5 GHz.Die Serie profitiert von der patentierten Shockline-VNA-on-Chip-Technologie, die die interne VNA-Architektur bei hohen Frequenzen vereinfacht, reduziert die Instrumentenkosten und erhöht die Genauigkeit und Wiederholbarkeit der Messungen.

Alle Mitglieder der ShockLine MS46122B-Serie sind kostengünstige, voll umkehrbare, 2-Port-VNAs, die auf HF- und Mikrowellenanwendungen in Fertigungs-, Ingenieur- und Bildungsorganisationen ausgerichtet sind.Alle drei VNAs haben 130 Mikrosekunden pro Punkt-Sweep-Geschwindigkeit und einen Dynamikbereich von mehr als 100 dB, so dass sie für eine Vielzahl von Gerätetestanwendungen geeignet sind, einschließlich der Messung passiver 5G-mmWave-Komponenten.

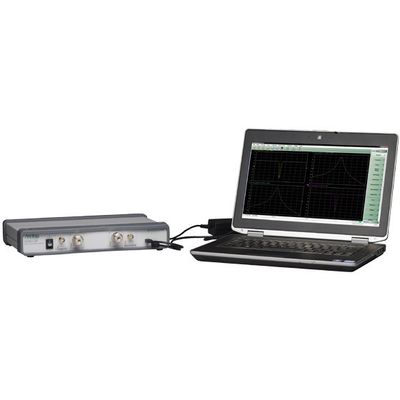

Diese VNAs sind in einem sehr kompakten und tragbaren 1U-Chassis verpackt, werden von einem vom Benutzer gelieferten PC über USB extern gesteuert und mit einem externen Stromversorgungsstein versorgt.Die ShockLine MS46122B VNA-Serie wird mit der gleichen grafischen Benutzeroberfläche (GUI) und Treibersoftware wie der Rest der ShockLine-VNA-Familie gesteuertDie Serie verfügt über keinen integrierten Speicher, was ihre Verwendung in sicheren Anwendungen vereinfacht.und gute Leistung machen die ShockLine MS46122B VNA-Serie ideal für passive Geräte-Test-Anwendungen, wo Portabilität und Raum-Effizienz der Schlüssel sind.

Eigenschaften des Anritsu MS46122B Compact USB Vector Network Analyzer

• Garantierte Leistung bis 43,5 GHz mit erweiterten KTM-Ports
• Die PC-Steuerung nutzt externe Rechenleistung und Funktionalität
• Kompaktes 1U hohes Paket für eine effiziente Nutzung von Platz auf Banken und Regalen
• Die fehlende Speicherung von Daten an Bord schließt die Notwendigkeit der Datenbereinigung in sicheren Anwendungen aus
• Zeitdomain mit Zeit-Gating-Option ermöglicht eine einfachere und schnellere Fehleridentifizierung
• Eine gemeinsame GUI-Schnittstelle innerhalb der ShockLine-Familie reduziert die Kosten für den Wechsel zwischen den Modellen
• Die Softwareoption Universal Fixture Extraction (UFX) bietet fortschrittliche De-Embedding-Tools für die Extraktion von Prüfgeräten

Anwendung von Anritsu MS46122B Compact USB Vector Network Analyzer

Prüfung und Fehlerbehebung von Passivkomponenten für HF und Mikrowelle

• Verbindungen und Kabel für HF- und Mikrowellen
• Elektromechanische Schalter
• Verstärker
• Koppler
• Filter
• Isolatoren
• Umlaufmaschinen
• Phasenwandler

Anwendungen zur Systemintegration

• Systemkalibrierung
• Charakterisierung des Wegverlustes
• Allgemeine s-Parameter und Messungen der Zeitbereiche

Anwendungen für sichere Bereiche

• Keine Datenspeicherung auf der Einheit
• Sichere externe Computersteuerung über eine direkte USB-Verbindung

Wireless Power Transfer Anwendungen

• KQ-Produkt
• Höchstwirksamkeit

Optionen des Anritsu MS46122B Compact USB Vektornetzwerk-Analysators
