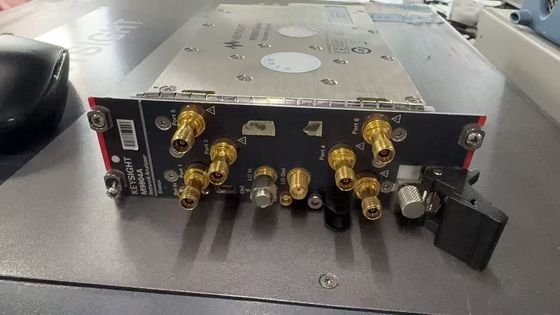

PXIe-Vektornetzanalysator der Serie M980xA

9 kHz bis 4,5/6,5/9/14/20 GHz, 2/4/6-Port

100 kHz bis 26,5/32/44/53 GHz, zwei Ports

Da die Grenzen für Multiport-Geräte immer enger werden, müssen Ihre Prüfgeräte einen Schritt voraus sein. The Keysight M980xA PXIe Vector Network Analyzer (VNA) meets the most demanding multiport challenges with a true multiport architecture that offers exceptional performance no matter how many ports you useErhalten Sie tiefere Einblicke in Ihre Geräte mit dem breitesten verfügbaren Portfolio an Messanwendungen für PXI VNAs, einschließlich Spektrumanalyse, pulsierter RF-Messungen und mehr.Die M980xA-Serie bietet die für die Prüfung passiver Komponenten erforderliche LeistungEs bietet die besten PXI VNA-Spezifikationen wie Dynamikbereich, Messgeschwindigkeit, Spurengeräusche und Temperaturstabilität.Jedes Modul ist ein völlig unabhängiger Vektornetzanalysator mit 2-, 4- oder 6-Anschlüsse bis zu 20 GHz oder 2-Anschlüsse bis zu 53 GHz. Die Module lassen sich leicht als echte Multiport-VNA mit zusätzlichen Modulen konfigurieren, die in demselben Fahrwerk eingebaut sind,und ein VNA mit bis zu 50 Ports kann in einem einzigen Chassis für Multiport-Anwendungen konfiguriert werdenAlle Prüfstellen sind voll synchron, so dass mehrere Stellen gleichzeitig gemessen werden können, wobei die Fehlerkorrektur für mehrere Stellen angewendet wird.

Definition Spezifikation (Spezifikation) 1

Die Spezifikationen umfassen Schutzbänder zur Berücksichtigung der erwarteten statistischen Leistungsverteilung, Messunsicherheiten,und Leistungsänderungen aufgrund von UmweltbedingungenAlle Spezifikationen und Eigenschaften gelten über 25 °C ± 5 °C (sofern nicht anders angegeben).

Die folgenden Bedingungen müssen erfüllt sein:

• Die Modultemperatur liegt zwischen 37 und 50 °C (2-Hafenoption), 40 und 53 °C (4-Hafenoption) und 43 und 56 °C (6-Hafenoption).

• Das Instrument ist seit 60 Minuten eingeschaltet und die VNA-Anwendung läuft.

• Das Gerät befindet sich in seinem Kalibrierzyklus.

• Das Gerät bleibt 60 Minuten lang bei einer stabilen Umgebungstemperatur (zwischen -10 °C und 55 °C) vor dem Einschalten.

Eigenschaften (Char.)

Ein Leistungsparameter, den das Produkt voraussichtlich erfüllen muss, bevor es die Fabrik verlässt, der jedoch nicht vor Ort überprüft wurde und nicht unter die Produktgarantie fällt.Ein Merkmal umfasst dieselben Schutzbänder wie eine Spezifikation.. Typische (typische) erwartete Leistung einer durchschnittlichen Einheit bei einer stabilen Temperatur zwischen 25 °C ± 5 °C für 60 Minuten vor dem Einschalten und während des Betriebs; nicht einschließt Schutzbänder.Es ist nicht in der Produktgarantie erfasst.

Das Gerät muss sich innerhalb seines Kalibrierzyklus befinden.

Nennwert (nom.)

Ein allgemeiner, beschreibender Begriff oder Konstruktionsparameter, der nicht getestet und nicht unter die Produktgarantie fällt.Zusätzliche Informationen Ein Leistungsparameter, der während der Konstruktionsvalidierung an dem Produkt geprüft wird, für das eine Probe genommen wirdKalibrierung Der Prozess der Messung bekannter Standards zur Charakterisierung systematischer (wiederholbarer) Fehler eines Geräts.

Korrigiert (Rückstand) Zeigt die Leistung nach Fehlerkorrektur (Kalibrierung) an. Sie wird durch die Qualität der Kalibrierstandards und ihre "bekannte" Qualität sowie die Systemwiederholbarkeit bestimmt.Stabilität, und Lärm.

Unkorrigiert (roh) Zeigt die Leistung des Instruments ohne Fehlerkorrektur an. Die unkorrigierte Leistung beeinträchtigt die Stabilität einer Kalibrierung.
