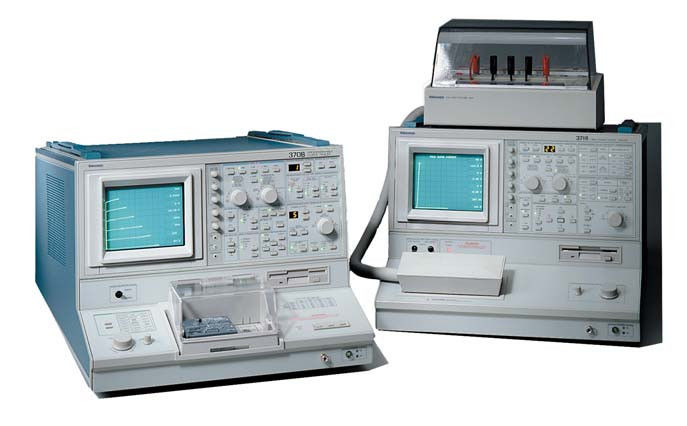

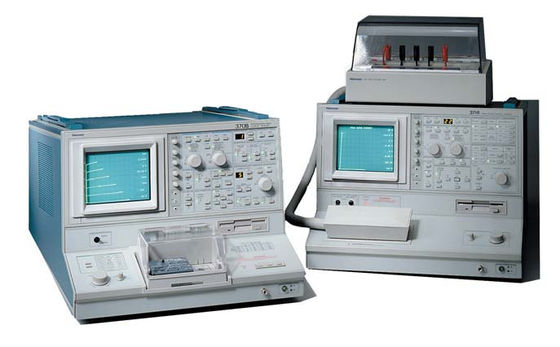

Tektronix-Kurvenspuren 370B und 371B Programmierbare Kurvenspuren

Markenbezeichnung: Tektronix
Modellnummer: 370B, 371B
MOQ: 1 Satz
Preis: Verhandlungsfähig
Lieferzeit: 1~3 Werktage
Zahlungsbedingungen: T/T, Western Union
Einzelheiten
Herkunftsort:
Die USA
Zertifizierung:
ISO17025
Marke:
- Das ist Tektronix.
Modulname:
370B, 371B
Entschließung:
1 pA oder 2 μV, 3000 V oder 400 A
Speicher auf dem Laufwerk:
1.44 MB
Verpackung Informationen:
Karton
Versorgungsmaterial-Fähigkeit:
Vorräte
Hervorheben:

Programmierbare Kurvenspuren

,

370B Kurvenspuren

,

Tektronix Kurvenverfolgungsgeräte

Beschreibung des Produkts

Funktionen und Vorteile

  • Hochauflösende DC-parametrische Messungen mit dem 370B (Auflösung bis zu 1 pA oder 2 µV)
  • Hochspannungs- und Stromquellen mit dem 371B (bis zu 3.000 V oder 400 A)
  • Integrierte Cursormessungen – Punkt, Fenster und Funktionslinie
  • Kelvin-Sinnmessungen
  • Sweep-Messmodus
  • Wellenformvergleich und Mittelung
  • Vollständig programmierbar
  • 1,44-MB-Diskettenlaufwerk speichert Setup und Bitmap von Kurven
  • Direkte Hardcopy mit Drucker eines Drittanbieters

Anwendungen

  • Parametrische Charakterisierung von Halbleitern
  • Fehleranalyse
  • Datenblatterstellung
  • Herstellungstest
  • Prozessüberwachung und Qualitätskontrolle
  • Eingangskontrolle
  • Komponentenanpassung

Programmierbare Kurventaster 370B und 371B

Tektronix-Kurvenschreiber bieten Leistung und Vielseitigkeit zum Testen der Gleichstromeigenschaften von Halbleiterbauelementen. Die Kurventaster 370B und 371B kombinieren ein einfach zu bedienendes Frontpanel, digitale Erfassung und Anzeige sowie Programmierbarkeit, um eine Vielzahl von Anwendungsanforderungen zu erfüllen.

Im Forschungs- und Entwicklungslabor werden Tektronix-Kurventracer zur Charakterisierung neuer Designs, zur Extraktion von SPICE-Parametern, zur Fehleranalyse und zur Erstellung von Datenblättern verwendet. Bei Fertigungstests werden Tektronix-Kurvenschreiber zur Überprüfung der Gerätequalität und zur Prozessüberwachung eingesetzt. Sie werden auch bei der Eingangskontrolle verwendet, um die Geräteleistung zu überprüfen, Fehleranalysen durchzuführen und Komponenten abzugleichen.

Der Weltstandard für hochauflösende Kurvenverfolgungsgeräte

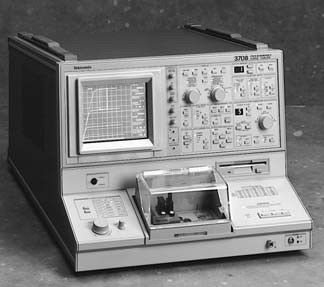

Tektronix-Kurvenspuren 370B und 371B Programmierbare Kurvenspuren 0

370B



Der 370B, der Weltstandard für hochauflösende Kurvenschreiber, bietet eine Stromversorgungsfähigkeit von bis zu 20 A/2.000 V in Kombination mit einer Messauflösung von 1 pA und 50 µV. Der 370B führt die DC-parametrische Charakterisierung von integrierten Schaltkreisen, Transistoren, Thyristoren, Dioden, SCRs, MOSFETs, elektrooptischen Komponenten, Solarzellen, Halbleiterrelais und anderen Halbleiterbauelementen durch. Es verfügt über eine Quellen- und Messkonfiguration per Knopfdruck, sodass ein einfacher Wechsel von einem Test zum nächsten möglich ist.

Der Branchenführer für Hochleistungs-Kurvenverfolgungsgeräte

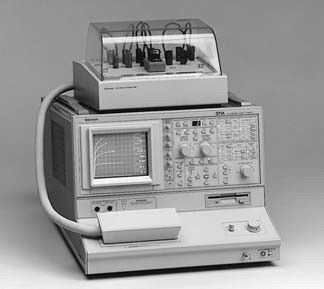

Tektronix-Kurvenspuren 370B und 371B Programmierbare Kurvenspuren 1

371B



Der 371B, der Branchenführer bei Hochleistungs-Kurvenschreibern, führt die parametrische DC-Charakterisierung einer Vielzahl von Leistungshalbleitern durch, darunter Thyristoren, SCRs, IGBTs und Leistungs-MOSFETs. Der Hochspannungskollektormodus ermöglicht die Prüfung der Off-Characteristics eines Geräts bis zu 3.000 Volt. Der gepulste Hochstromkollektormodus liefert Ausgangsstromimpulse von mehr als 400 Ampere Spitze zum Testen der Einschalteigenschaften und ermöglicht Hochleistungstests mit bis zu 3.000 Watt. Im Sweep-Messmodus erstellt der 371B automatisch eine Kurvenschar, während er das Gerät mit Impulsen mit niedrigem Tastverhältnis stimuliert. Mit dieser Funktion können Leistungskurven ohne übermäßige Erwärmung des Geräts angezeigt werden.

Interaktive programmierbare Steuerung

Die interaktive Steuerung aller 370B- und 371B-Messungen erfolgt über das voll ausgestattete Frontpanel oder über GPIB. Jeder Betriebsparameter kann über den GPIB-Controller gesteuert werden. LabView-Treiber für die Serien 370B und 371B sind unter erhältlichTektronix.comWebsite. Diese Treiber verfügen über viele Bausteine ​​zum Erstellen einer benutzerdefinierten Messlösung.

Speichern und Abrufen von Setups und digitalisierten Kurven

Bis zu 80 digitalisierte Kennlinien können auf einer Diskette oder im internen nichtflüchtigen Speicher gespeichert und per Knopfdruck abgerufen werden. Anschließend kann eine Live-Kurve mit einer zuvor gespeicherten Kurve verglichen werden, um Temperaturdrift oder andere Änderungen der Betriebsparameter zu beurteilen. Um die Identifizierung der Daten zu erleichtern, können bis zu 24 Zeichen Text zum Beschriften oder Kommentieren der Kurvendaten verwendet werden.

Betriebsparameter können mithilfe verschiedener Speichermethoden angepasst, gespeichert und abgerufen werden, einschließlich des Systemspeichers 370B und 371B, des integrierten 1,44-MB-Diskettenlaufwerks oder extern über den GPIB-Controller gesendet.

Automatisierter Cursor

Die Modelle 370B und 371B bieten drei Cursor-Messmodi. Der Punktcursor ermöglicht eine direkte Bildschirmanzeige von Spannung, Strom, GM oder DC-Beta an jedem Punkt. Der Fenstercursor kann zwischen zwei Kurven positioniert werden, um Kleinsignal-Beta oder GM zu messen, und kann auch für visuelle Gut/Schlecht-Tests verwendet werden. Der Funktionszeilencursor ermöglicht die Bildschirmanzeige eines Steigungs- oder Achsenabschnittswerts.

Sweep-Messmodus

Im Sweep-Messmodus erstellt der Kurventracer automatisch eine Kurvenfamilie. Der 371B erreicht dies mit Impulsen mit niedrigem Tastverhältnis. Mit dieser Funktion können Leistungskurven ohne übermäßige Erwärmung des Geräts angezeigt werden.

Direkte Ausdrucke in Papierform

Kurvenausgabedaten können direkt vom 370B und 371B an einen Citizen iDP-3240-Thermodrucker gesendet werden. Der Druckvorgang kann fortgesetzt werden, während die Modelle 370B und 371B die nächsten Aufgaben ausführen.



Eigenschaften

Eigenschaften des 370B Curve Tracer

Kollektorversorgung

Spitzenspannung (Bereich)

16 V

80 V

400 V

2.000 V

Polaritätsmodi AC, ± DC, ± Leckage, ± gleichgerichteter Sinus
Verfügbar aktuell
Spitzenstrom 10 A 2 A 0,4 A 0,05 A
Spitzenstrom (PULSE-Modus) 20 A 4 A 0,8 A 0,1 A
Verfügbarer Widerstand
Minimaler Serienwiderstand 0,26 Ω 6,4 Ω 160 Ω 20 kΩ
Maximaler Serienwiderstand 800 Ω 20 kΩ 500 kΩ 12,5 MΩ

Verfügbare Spitzenleistung

16-, 80- und 400-V-Bereich -0,08, 0,4, 2, 10, 50, 220 W.

2.000-V-Bereich -0,08, 0,4, 2, 10, 50 W.

Variable Kollektorversorgungseinstellungen als % der maximalen Spitzenspannung –0 bis 100 % in Schritten von 0,1 %.

Schleifenkompensation (typisch) Bereich -mindestens 100 pF.

Schrittgenerator

Genauigkeit

Inkrementell -1,5 %.

Absolut -Weniger als 1,5 % der Gesamtleistung + 3 % x Einstellung der SCHRITTAMPLITUDE + 1 mV oder 1 nA.

Offset-Steuerbereich -Variabel vom -10- bis +10-fachen der SCHRITTAMPLITUDE.

Auflösung -Einstellung der SCHRITTAmplitude x 1 %.

Aktueller Modus

Amplitudenbereich -50 nA bis 200 mA in einer 1-2-5-Sequenz von 21 Schritten.

Maximaler Strom -20-fache SCHRITTAMPLITUDEN-Einstellung, 10-fache SCHRITTAMPLITUDEN-Einstellung, wenn die Steuerung auf 200 mA eingestellt ist.

Maximale Spannung -Mindestens 10 V.

Maximaler entgegengesetzter Offsetstrom -10-fache Schrittamplitude.

Maximale Gegenspannung -Weniger als 15 V.

Welligkeit plus Lärm -Weniger als 0,5 % x SCHRITTAmplitude + 10 nA.

Spannungsmodus

Bereich des Amplitudenschalters -50 mV bis 2 V, in einer 1-2-5-Sequenz von 6 Schritten.

Maximale Spannung -20-fache Schrittamplitude.

Maximaler Strom -Mindestens 500 mA bei 10 V oder weniger, mindestens 200 mA bei 15 V, mindestens 10 mA bei 40 V.

Kurzschlussstrombegrenzung -500 mA, +50 %, -20 %.

Maximaler entgegengesetzter Offsetstrom -10-fache Schrittamplitude.

Maximaler Gegenstrom -Weniger als 20 mA.

Welligkeit plus Lärm -Weniger als 0,5 % x SCHRITTAmplitude + 10 mV.

Schrittraten -2x Netzfrequenz (1 x Netzfrequenz im AC-Kollektorversorgungsmodus). Bei einer Kollektorspannung von 0 treten Schritte auf.

Gepulste Schritte -80 µs oder 300 µs breit, ±10 %.

Schritte und Offset-Polarität -Entspricht der Polarität der Kollektorversorgung, wenn STEP GENERATOR POLARITY INVERT deaktiviert ist. Entgegengesetzt zur Kollektorversorgungspolarität, wenn STEP GENERATOR POLARITY INVERT ausgewählt ist oder der CONFIGURATION-Schalter auf BASE COMMON eingestellt ist. Die BASE COMMON-Konfiguration deaktiviert STEP GENERATOR POLARITY INVERT.

Anzahl der Schritte -Der Bereich liegt zwischen 0 und 10.

AUX-Versorgung

Reichweite -Von -40 bis +40 Volt, mit 20 mV Schrittauflösung.

Genauigkeit (typisch) -Innerhalb von 50 mV + 1,5 % der Gesamtleistung.

Ausgangsstrom -Mindestens 100 nA bei ±20 V.

Mindestens 10 mA bei ±40 V.

Welligkeit plus Lärm -Weniger als 50 mVS.

Vertikales Ablenksystem ohne Lager

Kollektor-/Basisstrom

Reichweite -1 µA/div bis 2 A/div in einer 1-2-5-Sequenz.

X10 MAG erweitert die maximale Empfindlichkeit auf 100 nA/div (1 nA Auflösung).

Genauigkeit (typisch) -Innerhalb von 2 % der Anzeige des WINDOW-Cursors + 0,1 x VERT/DIV-Einstellung.

Emitterstrom

Reichweite -1 nA/Div bis 2 mA/Div in einer 1-2-5-Sequenz X10 MAG erweitert die maximale Empfindlichkeit auf 100 pA/Div.

Genauigkeit (typisch) -Innerhalb von 2 % der WINDOW-Cursoranzeige + 0,1 x VERT/DIV-Einstellungen + 1 nA.

Maximal angezeigtes Rauschen oder Welligkeit –Abhängig von der Einstellung von MAX PEAK VOLTS.

Max. Voltbereich

16 V

80 V

400 V

2000 V

Rauschen oder Welligkeit 1 nAS 1 nAS 2 nAS 5 nAS

Anzeige des Schrittgenerators

Reichweite -1 Schritt/Teilung.

1 Schritt/10 Teilungen mit X10 MAG.

10 Schritte/Teilung mit STEP MULTI .1x.

Genauigkeit -Innerhalb von 0,3 Teilungen.

Anzeigeversatz (typisch)

Reichweite -±10 Teilbereiche mit einer Auflösung von 0,1 Teilbereichen.

Genauigkeit -Innerhalb von 1,5 % des Offsets + 0,1 x VERT/DIV-Einstellung.

Anzeige X10 MAG (typisch)

Genauigkeit -Innerhalb von 1,5 % der Anzeige des Fenstercursors + 0,3 x VERT/DIV-Einstellung.

Anzeige umkehren (typisch)

Genauigkeit -Innerhalb von 0,1 x VERT/DIV-Einstellung.

Vertikaler Erwerb digitaler Speicher

A/D-Wandler

Auflösung -10 Bits für 10,24 Divisionen, 100 Zählungen pro Division.

Max. Datenpunkte -1024.

Max. Abtastrate -Netzfrequenz x 1024.

Min. Abtastrate -Netzfrequenz x 2.

Kollektor-/Basisstrom

Reichweite -1 µA/div bis 2 A/div in einer 1-2-5-Sequenz.

X10 MAG erweitert die maximale Empfindlichkeit auf 100 nA/div (1 nA Auflösung).

Genauigkeit -Innerhalb von 1,5 % der DOT-Cursor-Anzeige +0,05 x VERT/DIV-Einstellung.

Emitterstrom

Reichweite -1 nA/div bis 2 mA/div in einer 1-2-5-Sequenz.

X10 MAG erweitert die maximale Empfindlichkeit auf 100 pA/div (1 pA Auflösung).

Genauigkeit -Innerhalb von 1,5 % der DOT-Cursor-Anzeige +0,05 x VERT/DIV-Einstellung + 1 nA.

Anzeige des Schrittgenerators

Reichweite -1 Schritt/Teilung, 1 Schritt/10 Teilungen mit X10 MAG, 10 Schritte/Teilung mit STEP MULTI .1x.

Genauigkeit -Innerhalb von 0,3 Teilungen.

Anzeigeversatz (typisch)

Reichweite -±10 Teilbereiche mit einer Auflösung von 0,1 Teilbereichen.

Genauigkeit -Innerhalb von 1,5 % des Offsets + 0,06 x VERT/DIV-Einstellung.

Anzeige X10 MAG (typisch)

Genauigkeit -Innerhalb von 1,5 % der Anzeige des Fenstercursors + 0,3 x VERT/DIV-Einstellung.

Anzeige umkehren (typisch)

Genauigkeit -Innerhalb von 0,04 x VERT/DIV-Einstellung.

Horizontales Ablenksystem ohne Lager

Kollektorspannung

Reichweite -50 nV/div bis 500 V/div in einer 1-2-5-Sequenz.

X10 MAG erweitert die maximale Empfindlichkeit auf 5 mV/div (50 µV Auflösung).

Genauigkeit (typisch) -Innerhalb von 2 % der Anzeige des WINDOW-Cursors + 0,1 x HORIZ/DIV-Einstellung.

Basis-/Emitterspannung

Reichweite -50 mV bis 5 V/div in einer 1-2-5-Sequenz.

X10 MAG erweitert die maximale Empfindlichkeit auf 5 mV/div (50 µV Auflösung).

Genauigkeit (typisch) -Innerhalb von 2 % der Anzeige des WINDOW-Cursors + 0,1 x HORIZ/DIV-Einstellung.

Anzeige des Schrittgenerators

Reichweite -1 Schritt/Teilung, 1 Schritt/Teilung mit X10 MAG, 10 Schritte/Teilung mit STEP MULTI .1x.

Genauigkeit -Innerhalb von 0,3 Teilungen.

Anzeigeversatz

Reichweite -±10 Teilungen in 0,1 Teilungsschritten.

Genauigkeit -Innerhalb von 1,5 % des Offsets +0,1 x HORIZ/DIV-Einstellung.

X10 MAG anzeigen

Genauigkeit -Innerhalb von 1,5 % der Anzeige des Fenstercursors + 0,3 x HORIZ/DIV-Einstellung.

Anzeige invertieren

Genauigkeit -Innerhalb von 0,1 x HORIZ/DIV-Einstellung.

Horizontale Erfassung digitaler Speicher

A/D-Wandler

Auflösung -10 Bit für 10,24 Divisionen, 100 Zählungen pro Division.

Max. Datenpunkte -1024.

Max. Abtastrate -Netzfrequenz x 1024.

Min. Abtastrate -Netzfrequenz x 2.

Kollektorspannung

Reichweite -50 mV/Teil bis 500 V/Teil in einer 1-2-5-Sequenz.

X10 MAG erweitert die maximale Empfindlichkeit auf 5 mV/div (50 µV Auflösung).

Genauigkeit -Innerhalb von 1,5 % der DOT-Cursor-Anzeige + 0,05 x HORZ/DIV-Einstellung.

Erfassungsmodi

Normal, Umschlag und Durchschnitt. Der Umschlag ist vertikal oder horizontal. Der Durchschnitt ist ein gleitender Durchschnitt mit einer Gewichtung von 1/16.

Sicherheit

Erfüllte Standards -UL3111-1, CAN/CSA C22.2 NR. 1010.1, EN 61010-1 mit zweiter Änderung.

371B Curve Tracer-Eigenschaften

Kollektorversorgung

Modi (positive und negative Polaritäten für beide Modi) –Hoher Strom: 250 µs Impulse mit maximaler Spitze von 30 V.

Hochspannung: Vollständig gleichgerichtete Sinuswelle mit maximaler Spitze von 3.000 V.

Polaritätsmodi -NPN +.

PNP -.



Hochspannungsmodus

Hochstrommodus (gepulst).

Hochstrommodus (gepulst).

Spitzenleistung in Watt (Bereich) 30 mW 300 mW 3 W 30 W 300 W 3 kW
Kollektor-Spitzenstrom 0,4 mA ±20 % 4 mA ±20 % 4 mA ±20 % 40 mA ±20 % 40 A 400 A
Maximale Spitzenspannung 300 V + 15 % – 0 % 300 V + 15 % – 0 % 3 kV + 10 % - 0 % 3 kV + 10 % - 0 % 30 V + 10 % - 5 % 30 V + 10 % - 5 %

Variabler Kollektorversorgungsbereich -Stufenlos variabel von 0 % bis 100 % in 0,1 %-Schritten.

Schleifenkompensation (Hochspannungsmodus) -Streukapazitäten zwischen Kollektoranschluss und Erde werden bis maximal 100 pF kompensiert.

Wiederholungsrate der gepulsten Kollektorversorgung -

3 kW: 1/4 (0,25 x) Netzfrequenz.

300 W: 1/2 (0,5 x) Netzfrequenz.

Impulsbreite (halbe Amplitude) -250 µs ±10 % (mehr als 30 % der Kollektorversorgung).

Leistungsschalter -Sowohl die Hochspannungs- als auch die Hochstromversorgung verfügen über unabhängig arbeitende Leistungsschalter. Der Hochstrom-Ausgangsschalter öffnet sich bei Überstrom automatisch. Beide Leistungsschalter können manuell bedient werden.

Schrittgenerator

Offset-Steuerbereich -Variable 0- bis 10-fache SCHRITT-/OFFSET-AMPLITUDE-Einstellung. Allerdings 0 bis 5 Mal, wenn die SCHRITT-/OFFSET-AMPLITUDE 5 V oder 2 A beträgt.

Anzahl der Schritte -0 bis 10. Bei STEP/OFFSET jedoch 0 bis 5.

Schrittpolarität -Positiv, negativ.

Schrittfrequenz -

Impuls:

3 kW: 1/4 (0,25x) der Netzfrequenz, 300 W: 1/2 (0,5x) der Netzfrequenz.

Treppe:

300 W, 3 W, 300 mW, 30 mW: 2-fache Netzfrequenz.

Aktueller Modus

Amplitudenbereich

Normaler Schritt -1 µA bis 2 mA in der Reihenfolge 1-2-5. KOLLEKTORVERSORGUNG HOCHSPANNUNGSMODUS (30 W/3 W und 300 mW/30 mW).

Gepulster Schritt -1 mA bis 2 A in der Reihenfolge 1-2-5. KOLLEKTORVERSORGUNG HOCHSTROMBETRIEB (3 kW/300 W).

Maximaler Strom -20-fache Schrittamplitude, außer 10-fache SCHRITT-/OFFSET-AMPLITUDE, wenn die Steuerung auf 2 A pro Schritt eingestellt ist.

Maximale Spannung -12 V ±30 %.

Genauigkeit: Mindestens 5 V.

Welligkeit plus Lärm -Innerhalb von 1 % der SCHRITTAMPLITUDE + 10 nA.

Spannungsmodus

Schrittamplitudenbereich -200 mV bis 5 V in der Reihenfolge 1-2-5.

Kurzschlussstrombegrenzung -100 mA +50 %, -20 %.

Maximale Spannung -10 x STUFENAMPLITUDE, mit 5 V-Einstellung.

20 x SCHRITTAmplitude, außer 5-V-Einstellung.

Welligkeit plus Lärm -Innerhalb von 1 % der SCHRITTAMPLITUDE + 10 mV.

Vertikales Ablenkungssystem

Kollektorstrombereich (lc).

3 kW Spitzenleistung -1 A/DIV bis 50 A/DIV.

300 W Spitzenleistung -500 mA/DIV bis 5 A/DIV.

30 W Spitzenleistung -100 µA/DIV bis 5 mA/DIV.

3 W Spitzenleistung -10 µA/DIV bis 500 µA/DIV.

0,3 W Spitzenleistung -10 µA/DIV bis 500 µA/DIV.

0,03 W Spitzenleistung -1 µA/DIV bis 50 µA/DIV.

Kollektorstrom (lc) Genauigkeit -Innerhalb von 0,1 DIV zu den vertikalen Rasterlinien.

Kollektorstrom (lc) Cursorgenauigkeit -Innerhalb von 1,5 % der Anzeige +0,1 DIV der CURRENT/DIV-Einstellung.

Horizontales Ablenkungssystem

Bereich der Kollektorversorgungsspannung (Vce).

3 kW, 300 W Spitzenleistung -100 mV/DIV bis 5 V/DIV in einer 1-2-5-Sequenz.

30 W, 3 W Spitzenleistung -50 V/DIV bis 500 V/DIV in einer 1-2-5-Reihenfolge.

300 mW, 30 mW Spitzenleistung -5 V/DIV bis 50 V/DIV in einer 1-2-5-Reihenfolge.

Spannungsbereich des Stufengenerators (Vbe) -100 mV/DIV bis 5 V/DIV in einer 1-2-5-Sequenz.

Genauigkeit der Stufengeneratorspannung (Vbe) –Innerhalb von 0,1 DIV der horizontalen Raster.

Erwerb digitaler Speicher

A/D-Wandler

Auflösung -10 Bit für 1024 Division, 100 Punkte pro Division.

Toleranz -Innerhalb von ±2 Zählimpulsen.

Max. Datenpunkt -1024.

Max. Abtastrate -1024 x Netzfrequenz.

Min. Abtastrate -1/8 x Netzfrequenz.

Sicherheit

Erfüllte Standards -UL3111-1, CAN/CSA C22.2 NR. 1010.1, EN 61010-1 mit zweiter Änderung.








FAQ:


1. Können Sie die Bestellung nach Kanada oder Australien versenden?
Ja, das können wir. Wir versenden Bestellungen weltweit.


2. Welche Versandart verwenden Sie? und Lieferzeit?
Wir können per EMS, DHL, FedEx, UPS und TNT mit Sendungsverfolgungsnummern versenden. Die übliche Lieferzeit beträgt 4-7 Werktage.


3. Wie lautet Ihr Zahlungsziel?
100 % T/T-Zahlung vor dem Versand.


4. Wie kann ich weitere Fragen stellen?
Sie können uns online kontaktieren oder uns unten eine Nachricht hinterlassen.



Tektronix-Kurvenspuren 370B und 371B Programmierbare Kurvenspuren 2Tektronix-Kurvenspuren 370B und 371B Programmierbare Kurvenspuren 3Tektronix-Kurvenspuren 370B und 371B Programmierbare Kurvenspuren 4

Ein guter Preis. Im Internet

Einzelheiten Zu Den Produkten

Created with Pixso. Haus Created with Pixso. Produits Created with Pixso.
Elektronische Test-und Maß-Ausrüstung
Created with Pixso. Tektronix-Kurvenspuren 370B und 371B Programmierbare Kurvenspuren

Tektronix-Kurvenspuren 370B und 371B Programmierbare Kurvenspuren

Markenbezeichnung: Tektronix
Modellnummer: 370B, 371B
MOQ: 1 Satz
Preis: Verhandlungsfähig
Verpackungsdetails: Karton
Zahlungsbedingungen: T/T, Western Union
Einzelheiten
Herkunftsort:
Die USA
Markenname:
Tektronix
Zertifizierung:
ISO17025
Modellnummer:
370B, 371B
Marke:
- Das ist Tektronix.
Modulname:
370B, 371B
Entschließung:
1 pA oder 2 μV, 3000 V oder 400 A
Speicher auf dem Laufwerk:
1.44 MB
Min Bestellmenge:
1 Satz
Preis:
Verhandlungsfähig
Verpackung Informationen:
Karton
Lieferzeit:
1~3 Werktage
Zahlungsbedingungen:
T/T, Western Union
Versorgungsmaterial-Fähigkeit:
Vorräte
Hervorheben:

Programmierbare Kurvenspuren

,

370B Kurvenspuren

,

Tektronix Kurvenverfolgungsgeräte

Beschreibung des Produkts

Funktionen und Vorteile

  • Hochauflösende DC-parametrische Messungen mit dem 370B (Auflösung bis zu 1 pA oder 2 µV)
  • Hochspannungs- und Stromquellen mit dem 371B (bis zu 3.000 V oder 400 A)
  • Integrierte Cursormessungen – Punkt, Fenster und Funktionslinie
  • Kelvin-Sinnmessungen
  • Sweep-Messmodus
  • Wellenformvergleich und Mittelung
  • Vollständig programmierbar
  • 1,44-MB-Diskettenlaufwerk speichert Setup und Bitmap von Kurven
  • Direkte Hardcopy mit Drucker eines Drittanbieters

Anwendungen

  • Parametrische Charakterisierung von Halbleitern
  • Fehleranalyse
  • Datenblatterstellung
  • Herstellungstest
  • Prozessüberwachung und Qualitätskontrolle
  • Eingangskontrolle
  • Komponentenanpassung

Programmierbare Kurventaster 370B und 371B

Tektronix-Kurvenschreiber bieten Leistung und Vielseitigkeit zum Testen der Gleichstromeigenschaften von Halbleiterbauelementen. Die Kurventaster 370B und 371B kombinieren ein einfach zu bedienendes Frontpanel, digitale Erfassung und Anzeige sowie Programmierbarkeit, um eine Vielzahl von Anwendungsanforderungen zu erfüllen.

Im Forschungs- und Entwicklungslabor werden Tektronix-Kurventracer zur Charakterisierung neuer Designs, zur Extraktion von SPICE-Parametern, zur Fehleranalyse und zur Erstellung von Datenblättern verwendet. Bei Fertigungstests werden Tektronix-Kurvenschreiber zur Überprüfung der Gerätequalität und zur Prozessüberwachung eingesetzt. Sie werden auch bei der Eingangskontrolle verwendet, um die Geräteleistung zu überprüfen, Fehleranalysen durchzuführen und Komponenten abzugleichen.

Der Weltstandard für hochauflösende Kurvenverfolgungsgeräte

Tektronix-Kurvenspuren 370B und 371B Programmierbare Kurvenspuren 0

370B



Der 370B, der Weltstandard für hochauflösende Kurvenschreiber, bietet eine Stromversorgungsfähigkeit von bis zu 20 A/2.000 V in Kombination mit einer Messauflösung von 1 pA und 50 µV. Der 370B führt die DC-parametrische Charakterisierung von integrierten Schaltkreisen, Transistoren, Thyristoren, Dioden, SCRs, MOSFETs, elektrooptischen Komponenten, Solarzellen, Halbleiterrelais und anderen Halbleiterbauelementen durch. Es verfügt über eine Quellen- und Messkonfiguration per Knopfdruck, sodass ein einfacher Wechsel von einem Test zum nächsten möglich ist.

Der Branchenführer für Hochleistungs-Kurvenverfolgungsgeräte

Tektronix-Kurvenspuren 370B und 371B Programmierbare Kurvenspuren 1

371B



Der 371B, der Branchenführer bei Hochleistungs-Kurvenschreibern, führt die parametrische DC-Charakterisierung einer Vielzahl von Leistungshalbleitern durch, darunter Thyristoren, SCRs, IGBTs und Leistungs-MOSFETs. Der Hochspannungskollektormodus ermöglicht die Prüfung der Off-Characteristics eines Geräts bis zu 3.000 Volt. Der gepulste Hochstromkollektormodus liefert Ausgangsstromimpulse von mehr als 400 Ampere Spitze zum Testen der Einschalteigenschaften und ermöglicht Hochleistungstests mit bis zu 3.000 Watt. Im Sweep-Messmodus erstellt der 371B automatisch eine Kurvenschar, während er das Gerät mit Impulsen mit niedrigem Tastverhältnis stimuliert. Mit dieser Funktion können Leistungskurven ohne übermäßige Erwärmung des Geräts angezeigt werden.

Interaktive programmierbare Steuerung

Die interaktive Steuerung aller 370B- und 371B-Messungen erfolgt über das voll ausgestattete Frontpanel oder über GPIB. Jeder Betriebsparameter kann über den GPIB-Controller gesteuert werden. LabView-Treiber für die Serien 370B und 371B sind unter erhältlichTektronix.comWebsite. Diese Treiber verfügen über viele Bausteine ​​zum Erstellen einer benutzerdefinierten Messlösung.

Speichern und Abrufen von Setups und digitalisierten Kurven

Bis zu 80 digitalisierte Kennlinien können auf einer Diskette oder im internen nichtflüchtigen Speicher gespeichert und per Knopfdruck abgerufen werden. Anschließend kann eine Live-Kurve mit einer zuvor gespeicherten Kurve verglichen werden, um Temperaturdrift oder andere Änderungen der Betriebsparameter zu beurteilen. Um die Identifizierung der Daten zu erleichtern, können bis zu 24 Zeichen Text zum Beschriften oder Kommentieren der Kurvendaten verwendet werden.

Betriebsparameter können mithilfe verschiedener Speichermethoden angepasst, gespeichert und abgerufen werden, einschließlich des Systemspeichers 370B und 371B, des integrierten 1,44-MB-Diskettenlaufwerks oder extern über den GPIB-Controller gesendet.

Automatisierter Cursor

Die Modelle 370B und 371B bieten drei Cursor-Messmodi. Der Punktcursor ermöglicht eine direkte Bildschirmanzeige von Spannung, Strom, GM oder DC-Beta an jedem Punkt. Der Fenstercursor kann zwischen zwei Kurven positioniert werden, um Kleinsignal-Beta oder GM zu messen, und kann auch für visuelle Gut/Schlecht-Tests verwendet werden. Der Funktionszeilencursor ermöglicht die Bildschirmanzeige eines Steigungs- oder Achsenabschnittswerts.

Sweep-Messmodus

Im Sweep-Messmodus erstellt der Kurventracer automatisch eine Kurvenfamilie. Der 371B erreicht dies mit Impulsen mit niedrigem Tastverhältnis. Mit dieser Funktion können Leistungskurven ohne übermäßige Erwärmung des Geräts angezeigt werden.

Direkte Ausdrucke in Papierform

Kurvenausgabedaten können direkt vom 370B und 371B an einen Citizen iDP-3240-Thermodrucker gesendet werden. Der Druckvorgang kann fortgesetzt werden, während die Modelle 370B und 371B die nächsten Aufgaben ausführen.



Eigenschaften

Eigenschaften des 370B Curve Tracer

Kollektorversorgung

Spitzenspannung (Bereich)

16 V

80 V

400 V

2.000 V

Polaritätsmodi AC, ± DC, ± Leckage, ± gleichgerichteter Sinus
Verfügbar aktuell
Spitzenstrom 10 A 2 A 0,4 A 0,05 A
Spitzenstrom (PULSE-Modus) 20 A 4 A 0,8 A 0,1 A
Verfügbarer Widerstand
Minimaler Serienwiderstand 0,26 Ω 6,4 Ω 160 Ω 20 kΩ
Maximaler Serienwiderstand 800 Ω 20 kΩ 500 kΩ 12,5 MΩ

Verfügbare Spitzenleistung

16-, 80- und 400-V-Bereich -0,08, 0,4, 2, 10, 50, 220 W.

2.000-V-Bereich -0,08, 0,4, 2, 10, 50 W.

Variable Kollektorversorgungseinstellungen als % der maximalen Spitzenspannung –0 bis 100 % in Schritten von 0,1 %.

Schleifenkompensation (typisch) Bereich -mindestens 100 pF.

Schrittgenerator

Genauigkeit

Inkrementell -1,5 %.

Absolut -Weniger als 1,5 % der Gesamtleistung + 3 % x Einstellung der SCHRITTAMPLITUDE + 1 mV oder 1 nA.

Offset-Steuerbereich -Variabel vom -10- bis +10-fachen der SCHRITTAMPLITUDE.

Auflösung -Einstellung der SCHRITTAmplitude x 1 %.

Aktueller Modus

Amplitudenbereich -50 nA bis 200 mA in einer 1-2-5-Sequenz von 21 Schritten.

Maximaler Strom -20-fache SCHRITTAMPLITUDEN-Einstellung, 10-fache SCHRITTAMPLITUDEN-Einstellung, wenn die Steuerung auf 200 mA eingestellt ist.

Maximale Spannung -Mindestens 10 V.

Maximaler entgegengesetzter Offsetstrom -10-fache Schrittamplitude.

Maximale Gegenspannung -Weniger als 15 V.

Welligkeit plus Lärm -Weniger als 0,5 % x SCHRITTAmplitude + 10 nA.

Spannungsmodus

Bereich des Amplitudenschalters -50 mV bis 2 V, in einer 1-2-5-Sequenz von 6 Schritten.

Maximale Spannung -20-fache Schrittamplitude.

Maximaler Strom -Mindestens 500 mA bei 10 V oder weniger, mindestens 200 mA bei 15 V, mindestens 10 mA bei 40 V.

Kurzschlussstrombegrenzung -500 mA, +50 %, -20 %.

Maximaler entgegengesetzter Offsetstrom -10-fache Schrittamplitude.

Maximaler Gegenstrom -Weniger als 20 mA.

Welligkeit plus Lärm -Weniger als 0,5 % x SCHRITTAmplitude + 10 mV.

Schrittraten -2x Netzfrequenz (1 x Netzfrequenz im AC-Kollektorversorgungsmodus). Bei einer Kollektorspannung von 0 treten Schritte auf.

Gepulste Schritte -80 µs oder 300 µs breit, ±10 %.

Schritte und Offset-Polarität -Entspricht der Polarität der Kollektorversorgung, wenn STEP GENERATOR POLARITY INVERT deaktiviert ist. Entgegengesetzt zur Kollektorversorgungspolarität, wenn STEP GENERATOR POLARITY INVERT ausgewählt ist oder der CONFIGURATION-Schalter auf BASE COMMON eingestellt ist. Die BASE COMMON-Konfiguration deaktiviert STEP GENERATOR POLARITY INVERT.

Anzahl der Schritte -Der Bereich liegt zwischen 0 und 10.

AUX-Versorgung

Reichweite -Von -40 bis +40 Volt, mit 20 mV Schrittauflösung.

Genauigkeit (typisch) -Innerhalb von 50 mV + 1,5 % der Gesamtleistung.

Ausgangsstrom -Mindestens 100 nA bei ±20 V.

Mindestens 10 mA bei ±40 V.

Welligkeit plus Lärm -Weniger als 50 mVS.

Vertikales Ablenksystem ohne Lager

Kollektor-/Basisstrom

Reichweite -1 µA/div bis 2 A/div in einer 1-2-5-Sequenz.

X10 MAG erweitert die maximale Empfindlichkeit auf 100 nA/div (1 nA Auflösung).

Genauigkeit (typisch) -Innerhalb von 2 % der Anzeige des WINDOW-Cursors + 0,1 x VERT/DIV-Einstellung.

Emitterstrom

Reichweite -1 nA/Div bis 2 mA/Div in einer 1-2-5-Sequenz X10 MAG erweitert die maximale Empfindlichkeit auf 100 pA/Div.

Genauigkeit (typisch) -Innerhalb von 2 % der WINDOW-Cursoranzeige + 0,1 x VERT/DIV-Einstellungen + 1 nA.

Maximal angezeigtes Rauschen oder Welligkeit –Abhängig von der Einstellung von MAX PEAK VOLTS.

Max. Voltbereich

16 V

80 V

400 V

2000 V

Rauschen oder Welligkeit 1 nAS 1 nAS 2 nAS 5 nAS

Anzeige des Schrittgenerators

Reichweite -1 Schritt/Teilung.

1 Schritt/10 Teilungen mit X10 MAG.

10 Schritte/Teilung mit STEP MULTI .1x.

Genauigkeit -Innerhalb von 0,3 Teilungen.

Anzeigeversatz (typisch)

Reichweite -±10 Teilbereiche mit einer Auflösung von 0,1 Teilbereichen.

Genauigkeit -Innerhalb von 1,5 % des Offsets + 0,1 x VERT/DIV-Einstellung.

Anzeige X10 MAG (typisch)

Genauigkeit -Innerhalb von 1,5 % der Anzeige des Fenstercursors + 0,3 x VERT/DIV-Einstellung.

Anzeige umkehren (typisch)

Genauigkeit -Innerhalb von 0,1 x VERT/DIV-Einstellung.

Vertikaler Erwerb digitaler Speicher

A/D-Wandler

Auflösung -10 Bits für 10,24 Divisionen, 100 Zählungen pro Division.

Max. Datenpunkte -1024.

Max. Abtastrate -Netzfrequenz x 1024.

Min. Abtastrate -Netzfrequenz x 2.

Kollektor-/Basisstrom

Reichweite -1 µA/div bis 2 A/div in einer 1-2-5-Sequenz.

X10 MAG erweitert die maximale Empfindlichkeit auf 100 nA/div (1 nA Auflösung).

Genauigkeit -Innerhalb von 1,5 % der DOT-Cursor-Anzeige +0,05 x VERT/DIV-Einstellung.

Emitterstrom

Reichweite -1 nA/div bis 2 mA/div in einer 1-2-5-Sequenz.

X10 MAG erweitert die maximale Empfindlichkeit auf 100 pA/div (1 pA Auflösung).

Genauigkeit -Innerhalb von 1,5 % der DOT-Cursor-Anzeige +0,05 x VERT/DIV-Einstellung + 1 nA.

Anzeige des Schrittgenerators

Reichweite -1 Schritt/Teilung, 1 Schritt/10 Teilungen mit X10 MAG, 10 Schritte/Teilung mit STEP MULTI .1x.

Genauigkeit -Innerhalb von 0,3 Teilungen.

Anzeigeversatz (typisch)

Reichweite -±10 Teilbereiche mit einer Auflösung von 0,1 Teilbereichen.

Genauigkeit -Innerhalb von 1,5 % des Offsets + 0,06 x VERT/DIV-Einstellung.

Anzeige X10 MAG (typisch)

Genauigkeit -Innerhalb von 1,5 % der Anzeige des Fenstercursors + 0,3 x VERT/DIV-Einstellung.

Anzeige umkehren (typisch)

Genauigkeit -Innerhalb von 0,04 x VERT/DIV-Einstellung.

Horizontales Ablenksystem ohne Lager

Kollektorspannung

Reichweite -50 nV/div bis 500 V/div in einer 1-2-5-Sequenz.

X10 MAG erweitert die maximale Empfindlichkeit auf 5 mV/div (50 µV Auflösung).

Genauigkeit (typisch) -Innerhalb von 2 % der Anzeige des WINDOW-Cursors + 0,1 x HORIZ/DIV-Einstellung.

Basis-/Emitterspannung

Reichweite -50 mV bis 5 V/div in einer 1-2-5-Sequenz.

X10 MAG erweitert die maximale Empfindlichkeit auf 5 mV/div (50 µV Auflösung).

Genauigkeit (typisch) -Innerhalb von 2 % der Anzeige des WINDOW-Cursors + 0,1 x HORIZ/DIV-Einstellung.

Anzeige des Schrittgenerators

Reichweite -1 Schritt/Teilung, 1 Schritt/Teilung mit X10 MAG, 10 Schritte/Teilung mit STEP MULTI .1x.

Genauigkeit -Innerhalb von 0,3 Teilungen.

Anzeigeversatz

Reichweite -±10 Teilungen in 0,1 Teilungsschritten.

Genauigkeit -Innerhalb von 1,5 % des Offsets +0,1 x HORIZ/DIV-Einstellung.

X10 MAG anzeigen

Genauigkeit -Innerhalb von 1,5 % der Anzeige des Fenstercursors + 0,3 x HORIZ/DIV-Einstellung.

Anzeige invertieren

Genauigkeit -Innerhalb von 0,1 x HORIZ/DIV-Einstellung.

Horizontale Erfassung digitaler Speicher

A/D-Wandler

Auflösung -10 Bit für 10,24 Divisionen, 100 Zählungen pro Division.

Max. Datenpunkte -1024.

Max. Abtastrate -Netzfrequenz x 1024.

Min. Abtastrate -Netzfrequenz x 2.

Kollektorspannung

Reichweite -50 mV/Teil bis 500 V/Teil in einer 1-2-5-Sequenz.

X10 MAG erweitert die maximale Empfindlichkeit auf 5 mV/div (50 µV Auflösung).

Genauigkeit -Innerhalb von 1,5 % der DOT-Cursor-Anzeige + 0,05 x HORZ/DIV-Einstellung.

Erfassungsmodi

Normal, Umschlag und Durchschnitt. Der Umschlag ist vertikal oder horizontal. Der Durchschnitt ist ein gleitender Durchschnitt mit einer Gewichtung von 1/16.

Sicherheit

Erfüllte Standards -UL3111-1, CAN/CSA C22.2 NR. 1010.1, EN 61010-1 mit zweiter Änderung.

371B Curve Tracer-Eigenschaften

Kollektorversorgung

Modi (positive und negative Polaritäten für beide Modi) –Hoher Strom: 250 µs Impulse mit maximaler Spitze von 30 V.

Hochspannung: Vollständig gleichgerichtete Sinuswelle mit maximaler Spitze von 3.000 V.

Polaritätsmodi -NPN +.

PNP -.



Hochspannungsmodus

Hochstrommodus (gepulst).

Hochstrommodus (gepulst).

Spitzenleistung in Watt (Bereich) 30 mW 300 mW 3 W 30 W 300 W 3 kW
Kollektor-Spitzenstrom 0,4 mA ±20 % 4 mA ±20 % 4 mA ±20 % 40 mA ±20 % 40 A 400 A
Maximale Spitzenspannung 300 V + 15 % – 0 % 300 V + 15 % – 0 % 3 kV + 10 % - 0 % 3 kV + 10 % - 0 % 30 V + 10 % - 5 % 30 V + 10 % - 5 %

Variabler Kollektorversorgungsbereich -Stufenlos variabel von 0 % bis 100 % in 0,1 %-Schritten.

Schleifenkompensation (Hochspannungsmodus) -Streukapazitäten zwischen Kollektoranschluss und Erde werden bis maximal 100 pF kompensiert.

Wiederholungsrate der gepulsten Kollektorversorgung -

3 kW: 1/4 (0,25 x) Netzfrequenz.

300 W: 1/2 (0,5 x) Netzfrequenz.

Impulsbreite (halbe Amplitude) -250 µs ±10 % (mehr als 30 % der Kollektorversorgung).

Leistungsschalter -Sowohl die Hochspannungs- als auch die Hochstromversorgung verfügen über unabhängig arbeitende Leistungsschalter. Der Hochstrom-Ausgangsschalter öffnet sich bei Überstrom automatisch. Beide Leistungsschalter können manuell bedient werden.

Schrittgenerator

Offset-Steuerbereich -Variable 0- bis 10-fache SCHRITT-/OFFSET-AMPLITUDE-Einstellung. Allerdings 0 bis 5 Mal, wenn die SCHRITT-/OFFSET-AMPLITUDE 5 V oder 2 A beträgt.

Anzahl der Schritte -0 bis 10. Bei STEP/OFFSET jedoch 0 bis 5.

Schrittpolarität -Positiv, negativ.

Schrittfrequenz -

Impuls:

3 kW: 1/4 (0,25x) der Netzfrequenz, 300 W: 1/2 (0,5x) der Netzfrequenz.

Treppe:

300 W, 3 W, 300 mW, 30 mW: 2-fache Netzfrequenz.

Aktueller Modus

Amplitudenbereich

Normaler Schritt -1 µA bis 2 mA in der Reihenfolge 1-2-5. KOLLEKTORVERSORGUNG HOCHSPANNUNGSMODUS (30 W/3 W und 300 mW/30 mW).

Gepulster Schritt -1 mA bis 2 A in der Reihenfolge 1-2-5. KOLLEKTORVERSORGUNG HOCHSTROMBETRIEB (3 kW/300 W).

Maximaler Strom -20-fache Schrittamplitude, außer 10-fache SCHRITT-/OFFSET-AMPLITUDE, wenn die Steuerung auf 2 A pro Schritt eingestellt ist.

Maximale Spannung -12 V ±30 %.

Genauigkeit: Mindestens 5 V.

Welligkeit plus Lärm -Innerhalb von 1 % der SCHRITTAMPLITUDE + 10 nA.

Spannungsmodus

Schrittamplitudenbereich -200 mV bis 5 V in der Reihenfolge 1-2-5.

Kurzschlussstrombegrenzung -100 mA +50 %, -20 %.

Maximale Spannung -10 x STUFENAMPLITUDE, mit 5 V-Einstellung.

20 x SCHRITTAmplitude, außer 5-V-Einstellung.

Welligkeit plus Lärm -Innerhalb von 1 % der SCHRITTAMPLITUDE + 10 mV.

Vertikales Ablenkungssystem

Kollektorstrombereich (lc).

3 kW Spitzenleistung -1 A/DIV bis 50 A/DIV.

300 W Spitzenleistung -500 mA/DIV bis 5 A/DIV.

30 W Spitzenleistung -100 µA/DIV bis 5 mA/DIV.

3 W Spitzenleistung -10 µA/DIV bis 500 µA/DIV.

0,3 W Spitzenleistung -10 µA/DIV bis 500 µA/DIV.

0,03 W Spitzenleistung -1 µA/DIV bis 50 µA/DIV.

Kollektorstrom (lc) Genauigkeit -Innerhalb von 0,1 DIV zu den vertikalen Rasterlinien.

Kollektorstrom (lc) Cursorgenauigkeit -Innerhalb von 1,5 % der Anzeige +0,1 DIV der CURRENT/DIV-Einstellung.

Horizontales Ablenkungssystem

Bereich der Kollektorversorgungsspannung (Vce).

3 kW, 300 W Spitzenleistung -100 mV/DIV bis 5 V/DIV in einer 1-2-5-Sequenz.

30 W, 3 W Spitzenleistung -50 V/DIV bis 500 V/DIV in einer 1-2-5-Reihenfolge.

300 mW, 30 mW Spitzenleistung -5 V/DIV bis 50 V/DIV in einer 1-2-5-Reihenfolge.

Spannungsbereich des Stufengenerators (Vbe) -100 mV/DIV bis 5 V/DIV in einer 1-2-5-Sequenz.

Genauigkeit der Stufengeneratorspannung (Vbe) –Innerhalb von 0,1 DIV der horizontalen Raster.

Erwerb digitaler Speicher

A/D-Wandler

Auflösung -10 Bit für 1024 Division, 100 Punkte pro Division.

Toleranz -Innerhalb von ±2 Zählimpulsen.

Max. Datenpunkt -1024.

Max. Abtastrate -1024 x Netzfrequenz.

Min. Abtastrate -1/8 x Netzfrequenz.

Sicherheit

Erfüllte Standards -UL3111-1, CAN/CSA C22.2 NR. 1010.1, EN 61010-1 mit zweiter Änderung.








FAQ:


1. Können Sie die Bestellung nach Kanada oder Australien versenden?
Ja, das können wir. Wir versenden Bestellungen weltweit.


2. Welche Versandart verwenden Sie? und Lieferzeit?
Wir können per EMS, DHL, FedEx, UPS und TNT mit Sendungsverfolgungsnummern versenden. Die übliche Lieferzeit beträgt 4-7 Werktage.


3. Wie lautet Ihr Zahlungsziel?
100 % T/T-Zahlung vor dem Versand.


4. Wie kann ich weitere Fragen stellen?
Sie können uns online kontaktieren oder uns unten eine Nachricht hinterlassen.



Tektronix-Kurvenspuren 370B und 371B Programmierbare Kurvenspuren 2Tektronix-Kurvenspuren 370B und 371B Programmierbare Kurvenspuren 3Tektronix-Kurvenspuren 370B und 371B Programmierbare Kurvenspuren 4
