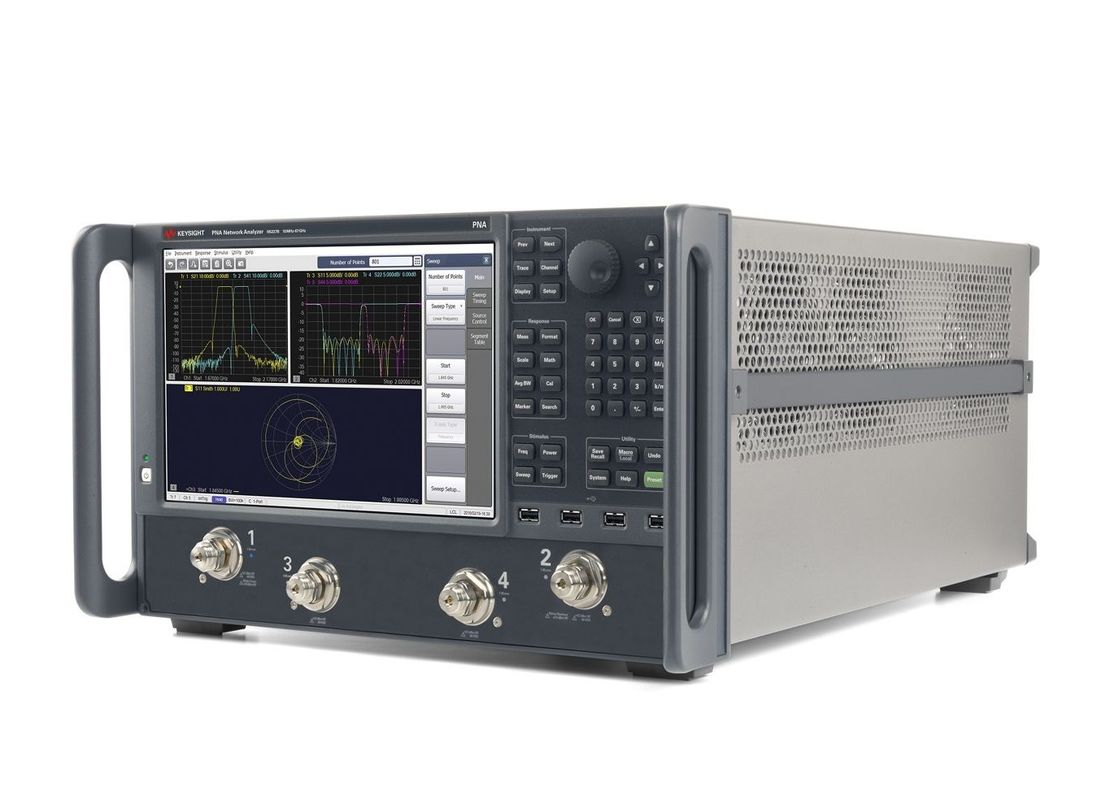

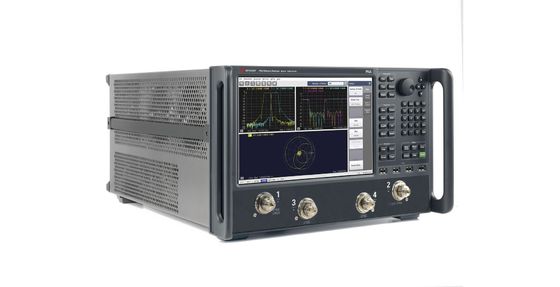

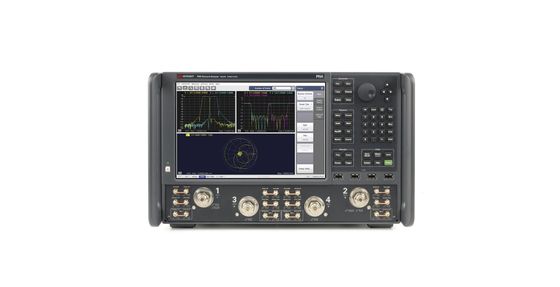

Merkmale des Keysight N5227B PNA Mikrowellen-Netzwerk-Analysators

Eine leistungsstarke Kombination aus Hardware und Software

Der PNA-Netzwerk-Analysator N5227B kombiniert Hardware- und Testsoftwareanwendungen, um schnelle und genaue Messungen für eine Vielzahl von Geräten zu liefern.Nutzen Sie Netzwerkanalyse-Software-Anwendungen zu erkunden, definieren und Probleme in Ihren Geräten unter Test zu lösen. Parametrieren Sie Ihr Verstärker, Mixer und Frequenzumrechner Verhalten mit fortschrittlichen Test-Software-Anwendungen, einschließlich Noise Figure, EVM,und pulsierte HF.

Lösen Sie Ihre kompliziertesten Messprobleme mit dem N5227B VNA:

• Auswahl der 2-Port-Einfachquelle- oder 4-Port-Doppelquelle-Versionen
• eingebaute Pulsmodulatoren und Pulsgeneratoren mit Hebel für die Messung von S-Parametern mit Puls
• Erhalten Sie einen niedrigen Geräuschboden und ein hohes Kompressionsniveau des Empfängers
• schnelle Messgeschwindigkeit erreichen: 3,6 bis 23 μsec/Punkt
• S-Parameter mit geringster Unsicherheit und höchster Stabilität messen

Definitionen von Keysight N5227B PNA Mikrowellen-Netzwerk-Analysator

Alle Spezifikationen und Merkmale gelten für einen Bereich von 25 °C ± 5 °C (sofern nicht anders angegeben) und 90 Minuten nach dem Einschalten des Geräts.

Spezifikation (Spezifikation):Die Spezifikationen umfassen Schutzbänder zur Berücksichtigung der erwarteten statistischen Leistungsverteilung, Messunsicherheiten,und Leistungsänderungen aufgrund von Umweltbedingungen.

Eigenschaften:Ein Leistungsparameter, den das Produkt voraussichtlich erfüllen muss, bevor es die Fabrik verlässt, der jedoch nicht vor Ort überprüft wurde und nicht unter die Produktgarantie fällt.Ein Merkmal umfasst dieselben Schutzbänder wie eine Spezifikation..

Typisch:Erwartete Leistung eines durchschnittlichen Geräts ohne Schutzbänder.

Name (n.):Ein allgemeiner, beschreibender Begriff, der kein Leistungsniveau impliziert und nicht unter die Produktgarantie fällt.

Zusätzliche Leistungsdaten (SPD):Ein Leistungsparameter, der während der Konstruktionsvalidierung an einem Mindestsatz von Produkten getestet wird. Er enthält keine Schutzbänder und ist nicht unter die Produktgarantie erfasst. Kalibrierung:Der Prozess der Messung bekannter Standards zur Charakterisierung systematischer (wiederholbarer) Fehler eines Netzwerkanalyzers.

Korrigiert (Rückstand):Zeigt die Leistung nach Fehlerkorrektur (Kalibrierung) an. Sie wird durch die Qualität der Kalibrierungsstandards und ihre "bekannte" Qualität sowie die Wiederholbarkeit, Stabilität und Geräuschfähigkeit des Systems bestimmt.

Unkorrigiert (roh):Anzeigt die Geräteleistung ohne Fehlerkorrektur. Die unkorrigierte Leistung beeinflusst die Stabilität einer Kalibrierung.Dies schließt keine Optionen ein, sofern nicht anders angegebenSie finden uns unter www.keysight.com

Seite 9 Standard- und LFE-Messungen:Mit einer LFE-Option, die Hardware zur Niederfrequenzverlängerung (LFE) hinzufügt, überschneidet sich der LFE-Messbereich mit dem Standardmessbereich von 10 MHz bis 100 MHz.Messungen von 500 Hz bis 100 MHz mit LFE-Hardware. Bei LFE Deaktiviert werden bei Messungen von 10 MHz bis 100 MHz Standardhardware verwendet. Bei Messungen unter 10 MHz muss LFE aktiviert sein. Alle Messungen über 100 MHz verwenden Standardhardware,unabhängig von der Einstellung LFE aktiviert/deaktiviert.

Optionen des Mikrowellen-Netzwerk-Analysators Keysight N5227B PNA
