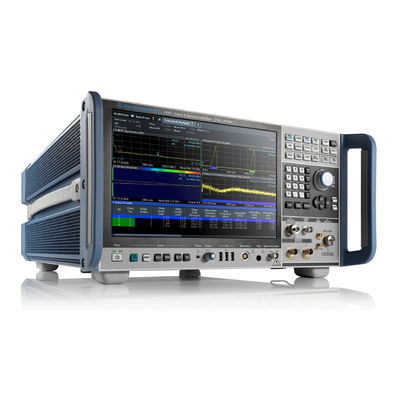

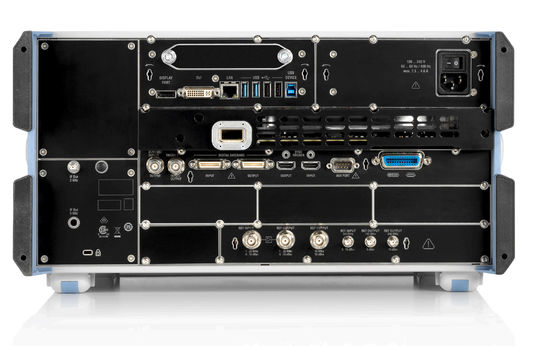

Merkmale des R&S FSW13 Signal- und Spektrumanalysators:

Der leistungsstarke Signal- und Spektrumanalysator FSW13 von Rohde & Schwarz (R&S) ist auf Komfort, Genauigkeit und Geschwindigkeit ausgelegt. Sein einzigartiger Touchscreen, die übersichtliche Multiview-Ergebnisanzeige und die optimierte Benutzerführung machen die Bedienung des R&S FSW13 Analysators effizient und komfortabel. Mit seinem unübertroffenen Phasenrauschen, dem beispiellosen Dynamikbereich für Störmessungen und der hohen Empfindlichkeit auch bei niedrigen Frequenzen garantiert der R&S FSW13 eine hohe Genauigkeit. Effiziente Messraten, schnelle Sweep-Zeiten und schnelles Umschalten zwischen Gerätekonfigurationen sorgen für eine schnelle und einfache Bedienung.

Merkmale des R&S FSW13 Signal- und Spektrumanalysators:

• Hervorragender Dynamikbereich für Störmessungen aufgrund des niedrigen DANL
• Harmonische Messungen einfach und genau dank integrierter Hochpassfilter:
  • Hohe Empfindlichkeit auch bei niedrigen Frequenzen
  • Unübertroffener Dynamikbereich bis zu 1 GHz mit separatem Empfangspfad
• Bis zu 500 MHz Analysebandbreite
• Hoher störungsfreier Dynamikbereich von > 100 dBc
• Große I/Q-Speichertiefe für die nahtlose Aufzeichnung langer Signalsequenzen
• Effizienter Betrieb mit optimierter Benutzerführung
• MultiView: Mehrere Ergebnisse auf einen Blick verfügbar
• Ideal zur Messung von Oszillatoren für Radar- und Kommunikationsanwendungen sowie zur Analyse von Radarsystemen:
  • Schnelle Identifizierung und Analyse von Störemissionen
  • Pulsparameter auf Knopfdruck messen
  • Erkennung weit verbreiteter Frequenzsprungsignale
  • Analyse kurzer Pulsanstiegs- und -abfallzeiten
• Identifizieren der Interaktion zwischen Signalen
  • Multistandard-Radioanalysator (MSRA)
  • Multistandard-Echtzeitanalysator (MSRT)
• Hohe Messraten und schnelle Sweep-Zeiten mit Sweep-Raten von bis zu 1000 Sweeps/s
• Schneller Wechsel zwischen Instrumenten-Setups
• Effiziente Messfunktionen beschleunigen den Betrieb
• Integrierte Unterstützung von R&S®NRP-Zxx Leistungssensoren

Spezifikationen des R&S FSW13 Signal- und Spektrumanalysators:

• Frequenz:
  • Frequenzbereich: 2 Hz bis 13,6 GHz
  • Alterung der Frequenzreferenz: 1 x 10-7/Jahr
    • Mit R&S®FSW-B4: 3 x 10-8/Jahr
• Bandbreiten:
  • Auflösungsbandbreiten:
    • Standardfilter: 1 Hz bis 10 MHz
      • Mit R&S®FSW-B8: 80 MHz
    • RRC-Filter:
      • NADC: 18 kHz
      • TETRA: 24,3 kHz
      • 3GPP: 3,84 MHz
    • Kanalfilter: 100 Hz bis 5 MHz
    • Videofilter: 1 Hz bis 10 MHz
  • I/Q-Demodulationsbandbreite: 10 MHz
    • Mit R&S®FSW-B28: 28 MHz
    • Mit R&S®FSW-B40: 40 MHz
    • Mit R&S®FSW-B80: 80 MHz
    • Mit R&S®FSW-B160: 160 MHz
    • Mit R&S®FSW-B320: 320 MHz
    • Mit R&S®FSW-B500: 500 MHz
• Angezeigter durchschnittlicher Geräuschpegel (DANL):
  • 2 GHz: -156 dBm (1 Hz) typisch
  • Mit R&S®FSW-B13: -159 dBm (1 Hz) typisch
  • 8 GHz: -156 dBm (1 Hz) typisch
  • 20 GHz: -150 dBm (1 Hz) typisch
  • DANL mit Vorverstärker (mit R&S®FSW-B24):
    • 8 GHz -169 dBm (1 Hz) typisch
    • 20 GHz -166 dBm (1 Hz) typisch
  • DANL mit Rauschunterdrückung, Vorverstärker aus, 2 GHz: -169 dBm (1 Hz) typisch
• Intermodulation:
  • Abfangen dritter Ordnung (TOI):
    • f < 1 GHz: +30 dBm (typisch)
    • f < 3 GHz: +25 dBm (typisch)
    • 8 GHz bis 26 GHz: +17 dBm (typisch)
    • 13,6 GHz bis 40 GHz: +15 dBm (typisch)
• WCDMA ACLR-Dynamikbereich:
  • Mit Geräuschunterdrückung: 88 dB
• Phasenrauschen:
  • 10 kHz Offset vom Träger:
    • 500-MHz-Träger: -140 dBc (1 Hz) typisch
    • 1-GHz-Träger: -137 dBc (1 Hz) typisch
    • 10-GHz-Träger: -128 dBc (1 Hz) typisch
• Gesamtmessunsicherheit: 8 GHz < 0,04 dB

Optionen des R&S FSW13 Signal- und Spektrumanalysators:
