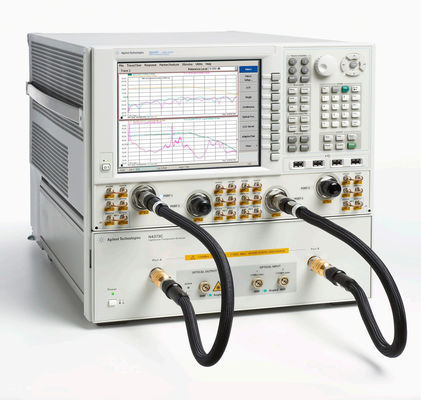

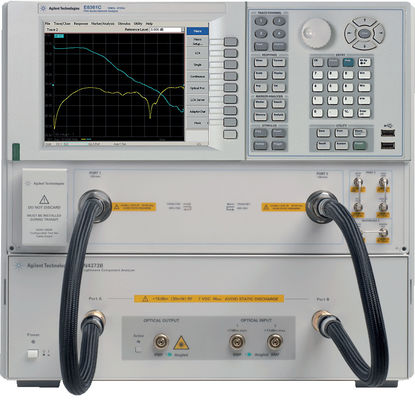

Allgemeine Informationen zum Agilent N4373CLichtwellenkomponentenanalysator

Der N4373C Lightwave Component Analyzer (LCA) von Agilent bietet eine Modulationsbandbreite von 50/67 GHz und ist damit die ideale Wahl für die Entwicklung und Charakterisierung elektrooptischer Komponenten für das kommende 40G/10GbE gemäß IEEE802.3ba.

Genauigkeit

Für diese modernen optischen Übertragungssysteme mit fortschrittlichen Modulationsschemata ist es von entscheidender Bedeutung, dass die elektrooptischen Komponenten eine sehr flache S21-Übertragungsfunktion in Amplitude und Verzögerung aufweisen. Diese Leistung kann nur mit dem elektrooptischen S-Parameter-Test erreicht werden, wie er vom N4373C LCA bereitgestellt wird.

Darüber hinaus ist eine schnelle, genaue, wiederholbare und nachvollziehbare Charakterisierung dieser elektrooptischen Komponenten wie Laser, Modulatoren und Detektoren erforderlich, um die Leistung in Bezug auf Modulationsbandbreite, Jitter, Verstärkung und Verzerrung zu gewährleisten.

Durch die Optimierung des elektrischen und optischen Designs des N4373C für geringstes Rauschen und minimale Welligkeit wurde die Genauigkeit im Vergleich zum Vorgänger, dem 86030A 50GHz LCA, um mehr als den Faktor 2 verbessert. Diese erhöhte Genauigkeit verbessert die Ausbeute der mit dem N4373C durchgeführten Tests, indem die Spielräume verringert werden, die zum Bestehen der getesteten Geräte erforderlich sind.

Dieses fortschrittliche Design sorgt zusammen mit dem temperaturstabilisierten Sender und Empfänger für wiederholbare Messungen über Stunden hinweg ohne Neukalibrierung.

Schlüsselfertige Lösung

Der vollständig integrierte „schlüsselfertige“ N4373C trägt dazu bei, die Markteinführungszeit im Vergleich zur zeitaufwändigen Entwicklung eines selbst erstellten Setups zu verkürzen. Darüber hinaus erhalten Sie ein vollständig spezifiziertes, leicht übertragbares und zuverlässiges Prüfgerät. Mit garantierten Spezifikationen übernimmt Agilent die Verantwortung, Ihnen genaue und nachvollziehbare Testergebnisse zu liefern, die nur mit einer schlüsselfertigen Lösung erreicht werden können.

Hohe Produktivität

Der N4373C erreicht schnelle Messungen durch die Integration des E8361/63C Performance Network Analyzer. Ein einzigartiges neues Kalibrierkonzept reduziert die Einrichtungszeit deutlich auf maximal mehrere Minuten, abhängig von den gewählten Messparametern. Dies führt zu einer gesteigerten Produktivität in Forschung und Entwicklung oder in der Fertigung.

Mithilfe der erweiterten Messfunktionen des Netzwerkanalysators können alle S-Parameter-bezogenen Eigenschaften des zu testenden Geräts, wie Ansprechverhalten und 3-dB-Grenzfrequenz, mit dem neuen Lichtwellenkomponentenanalysator N4373C von 10 MHz bis 40/50/67 qualifiziert werden GHz.

Netzwerkanalysator

Der N4373C LCA basiert auf dem neuen Netzwerkanalysator E8361/63C oder dem neuesten Netzwerkanalysator N5245A mit einer identischen und bekannten Benutzeroberfläche für alle Netzwerkanalysatoren von Agilent.

Absolute Frequenzganggenauigkeit

• ± 1,2 dB bei 50 GHz (typ.)
• ± 1,8 dB bei 65 GHz (typ.)

Relative Frequenzganggenauigkeit

• ± 0,8 dB bei 50 GHz (typ.)
• ± 1,3 dB bei 65 GHz (typ.)

Grundrauschen

• -60(55) dB(A/W) für O/E-Messungen bei 50(65) GHz
• -64(59) dB(W/A) für E/O-Messungen bei 50(65) GHz

Lightwave Component Analyzer-Software Version 2.3

Mit einem Modulationsfrequenzbereich von bis zu 67 GHz und ausgezeichneter Genauigkeit unterstützt der N4373C den S-Parameter-Test von elektrooptischen Komponenten für IEEE 802.3ba-Übertragungssysteme sowie Radio over Fiber (RoF) und Luft- und Raumfahrt- und Verteidigungsanwendungen (A&D). 60-GHz-Frequenzbereich.

Durch das Testen der elektrooptischen S-Parameter mit dem N4373C können Sie die schnellste Markteinführungszeit erreichen und sich auf die Entwicklung Ihrer Hochleistungskomponenten konzentrieren.

Der schnelle und einfache Messaufbau erhöht die Produktivität, da zeitaufwändige elektrische Kalibrierungsschritte automatisiert werden und eine optische Kalibrierung durch den Bediener nicht mehr erforderlich ist.

Zusätzliche Vorteile:

• Symmetrische Messungen jetzt bis 67 GHz (neu)
• Externer optischer Quelleneingang für Tests bei allen Wellenlängen zwischen 1300 und 1600 nm
• 1310 und 1550 nm wählbarer interner Sender zur Unterstützung des IEEE 802.3ba-Komponententests
• Eingebauter Durchschnittsleistungsmesser für einen schnellen Sendeleistungstest
• Die vom Benutzer wählbare Ausgangsleistung des optischen Senders hilft bei der Anpassung an die gewünschten Testbedingungen
• Mehr als zehnmal schneller als 86030A beschleunigt die Produktivität

​​Spezifikationen des Senders und Empfängersdes Agilent N4373C Lichtwellenkomponentenanalysators

Bestellinformationen of Agilent N4373C Lichtwellenkomponentenanalysator

Der N4373C besteht aus einem optischen Prüfgerät und einem elektrischen Netzwerkanalysator, die mechanisch miteinander verbunden sind. Um Ihre Investition in einen Netzwerkanalysator zu schützen, bietet Agilent die Integration eines bereits vorhandenen PNA mit dem unten aufgeführten optischen Testset an.
