• Optionen für den Zustandsgeschwindigkeitsmodus bis zu 4 Gb/s
• Der Modus Quad-Sample-Zustand liefert vier Proben an zwei verschiedenen Schwellenwerten von einem einzigen Sondenpunkt
• Einstellungen für den Zustandsmodus der Takthysterese
• Vollspeichertiefe Timing-Modi bis zu 10 GHz
• Bis zu 400 Mb Speichertiefe Optionen (400 Mb Vollkanal Timing, 800 Mb 1⁄2 Kanal Timing, 1,6 Gb 1⁄4 Kanal Timing)
• Schnittstelle für Zeitmodule
• Technologie zur Augenscanning mit bis zu 5 ps x 5 mV-Scan-Zunahmen
• 12.5 GHz, 256K Tiefenzeit-Zoom

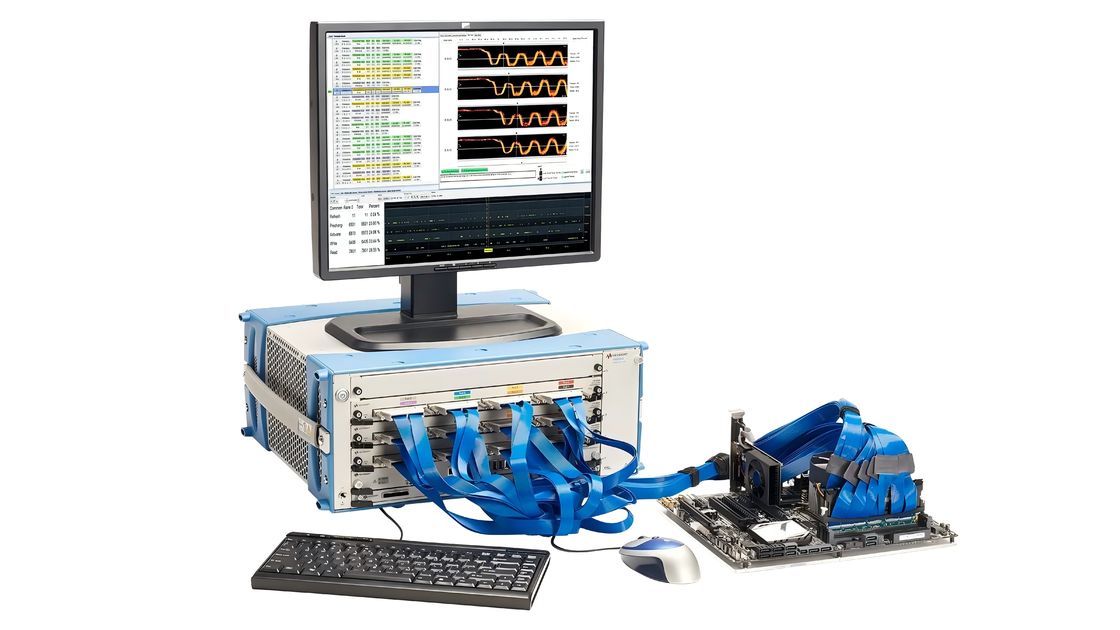

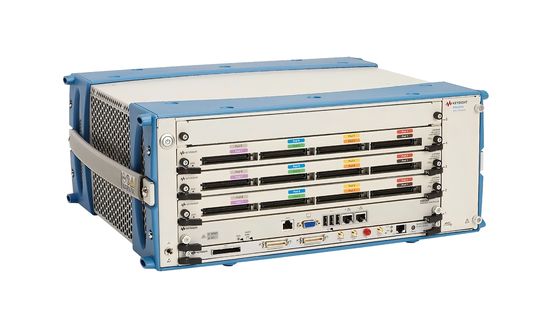

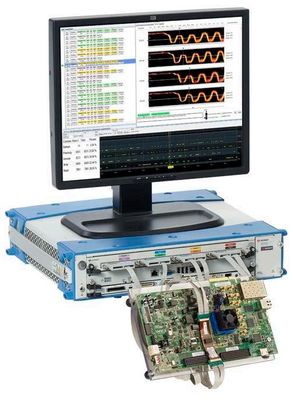

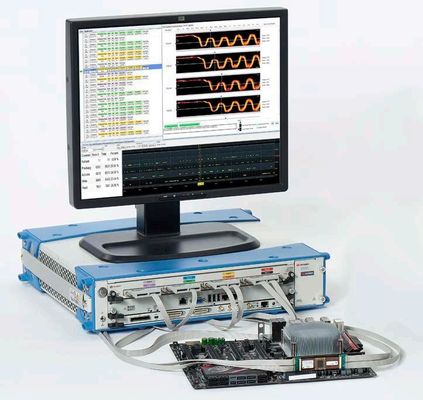

Keysight U4164A Logik-Analysator-Modul

mit Optionen bis zu 4 Gb/s Statusmodus und 10 GHz Timing-Modus

Beschreibung des Produkts

Die Keysight Technologies, Inc. U4164A logic analyzer system combines reliable data capture with powerful analysis and validation tools to enable you to quickly and confidently validate and debug high-speed digital designs operating at speeds up to 4 Gb/s. Das Logik-Analysator-Modul U4164A bietet folgende einzigartige Funktionen, mit denen Sie Messungen durchführen und Einblicke erzielen können, die mit anderen Logik-Analysatoren nicht verfügbar sind:

Der Modus "Quad-Sample-Zustand" bietet vier Proben mit zwei unterschiedlichen Schwellenwerteinstellungen von einer Single-Touch-Verbindung zu Hochgeschwindigkeitsdatensignalen unter Prüfung 1.

¢Doppelprobenmodus, doppelter Schwellenstand

¢ Die Takthysterese ermöglicht es dem Benutzer, einen Takthysteresebereich um die Taktschwelle zu definieren

¥10 GHz 1⁄4 Kanal konventioneller und Übergangssynchronisierungsmodus 2

¢Software-Tool für die Zeitungleichstellung

Option zur Speichertiefe von 400 Mb (Muster)

¢Vier Geschwindigkeitsoptionen, die der staatlichen Taktgeschwindigkeit, Datengeschwindigkeit und Stichprobenraten des Zeitmodus entsprechen

Anwendungen

¢Funktionale Validierung von Speichersystemen und anderen Hochgeschwindigkeits-Digitalsystemen mit bis zu 4 Gb/s

¢Debugger von Hardware und Software in Hochgeschwindigkeits-digitalen Systemen mit bis zu 4 Gb/s

¢Qualitative Einsicht in die Integrität des Signals auf Busebene mittels Augenscan oder DDR-Augenscan

Eigenschaften

¢State Capture bis zu 4 Gb/s auf 68 Kanälen, 2,5 Gb/s auf 136 Kanäle pro Modul

- Zuverlässige Datenerfassung von Augenöffnungen von nur 100 PS bei 100 mV

¥ 12,5 GHz Timing-Zoom mit 256 K Probenspeicher

¢Speichertiefe von bis zu 400 M Proben

¢Vielzahl von Sondenlösungen einschließlich BGA, Interposer, Mid-Bus und Flying Leads

¢ bis zu 10.880 Kanäle in einem System mit Multiframe

Benutzerwerte

¢Vertrauen bei Zustandsmessungen mit Signal-Augenöffnungen von nur 100 ps bei 100 mV

¢Schnelle Anzeige von Signalintegritätsinformationen in wenigen Minuten für alle Busse Ihrer Konstruktion unter unterschiedlichsten Betriebsbedingungen

¢Schnelle und einfache Einrichtung komplexer DDR- und LPDDR-Messungen

Die U4164A mit den 2,5-GHz-State-Speed-Fähigkeiten:Die 5 GHz-State-Speed-Option ermöglicht die Erfassung der höchsten Geschwindigkeiten (bis zu 4 Gb/s) für DDR/LPDDR-Speichersysteme

¢Doppelprobenzustand: Festlegung getrennter Probenpositionen und Schwellenwerte für DDR/LPDDR-Lese/Schreiberfassungen bei Datenraten von weniger als 2500 Mb/s von einem Sondenpunkt aus

Quad-Sample-State-Modus: Festlegen von getrennten Probenpositionen und Schwellenwerten für DDR/LPDDR-Lese/Schreib- und Steigende/Abnehmende-Kanten-Aufnahmen für Datenraten von mehr als 2500 Mb/s von einem Sondenpunkt aus

¢Uhrhysterese: Vermeiden Sie eine falsche Probenahme bei lauten Uhren-Eingängen, wenn sich Differentialuhren ausschalten

¢10 GHz Viertekanal konventioneller und Übergangszeitmodus: Identifizieren von Zeitproblemen in tiefen Spuren mit hoher Probenauflösung

400 Mb (Sample) Speichertiefe Option: Erfassen Sie mehr Systemaktivität, damit Sie komplexe Probleme debuggen können, wenn Symptom und Ursache weit voneinander entfernt sind

Viermalprobenzustand

Der Modus "Quad-Sample-Zustand" ermöglicht vier Proben mit zwei verschiedenen Schwellenwerteinstellungen von einer Single-Touch-Verbindung zu den getesteten Hochgeschwindigkeitsdatensignalen.Dies führt zu vier einzigartigen Stichprobenpositionen bei zwei einzigartigen Schwellenwerten.. Einfach berührbare Verbindung bewahrt Sonden-Routing-Raum und minimiert Sondenbelastung auf Hochgeschwindigkeits-digitalen Systemen. DDR4 und LPDDR4 Sonden für Datenraten über 2.5 Gb/s are examples of where single-touch probing enables high-speed trace capture using quad-sample mode to capture read and write DQ (data) at different thresholds with rising and falling edge samples for both read and write data to sample, auslösen und anzeigen von DDR4 und LPDDR4 mit Datenraten von bis zu 4 Gb/s.

Bei Betrieb im Quad-Sample-Zustand auf allen Modulen beträgt die Kanalzahl 34 Kanäle für einen U4164A, 68 Kanäle für zwei U4164As oder 102 Kanäle für drei U4164A-Module zusammen.Quad-Sample-Zustand ist nur mit U4164A Option -02G verfügbar. Der Quad-Sample-Zustand kann pro Pod-Paar ausgewählt werden, so dass, wenn Sie nur eine Teilmenge von Signalen haben, die den Quad-Sample-Modus benötigen, die Kanalzahl höher sein kann.

Uhrhysterese

Das U4164A-Modul verfügt über eine einzigartige Uhrhysterese, mit der der Benutzer einen Bereich um die Uhrschwelle definieren kann. Using clock hysteresis enables the U4164A clock input in state mode to avoid false sampling on noisy clock inputs that may float to zero volts at the differential clock input to the U4164A when the clock is turned offDie Takthysterese verbessert die Erfassung des Zustandsmodus von Systemen, bei denen sich ein Differential-Takt-Eingang ausschaltet und auf Null-Volt schwimmt.

Die Kontrollfunktion "Hysteresis" befindet sich im Schwellen-Dialog für die Uhr.Es gibt auch eine Eingabe für die Menge der Hysterese Einstellung in Millivolt um Schwelle zwischen 0 und 1 Volt.

Nutze deinen Logik-Analysator und den Raum für kraftvolle Einsicht

Kombinieren Sie die leistungsfähige Auslösung und Protokollanalyse eines Logik-Analyzers mit der Signalintegrität eines Scopes, um schwierige Designprobleme zu lösen.Keysight View Scope ermöglicht es Ihnen, zeitlich korrelierte Messungen zwischen Keysight-Logik-Analysatoren und Oszilloskopen zu machenDer zeitbezogene Logik-Analysator und das Oszilloskop sind in ein einziges Logik-Analysator-Wellenform-Display für einfache Anzeige und Analyse integriert.Sie können auch das Oszilloskop aus dem Logik-Analysator auslösen (oder umgekehrt), und schieben die beiden Instrumente automatisch ab.

¢Bestätigung der Signalintegrität

¢Verfolgung von Problemen, die durch Signalintegrität verursacht werden

¢Bestätigen des ordnungsgemäßen Betriebs der A/D- und D/A-Wandler

¢Genaue logische und zeitliche Beziehungen zwischen dem analogen und dem digitalen Teil eines Designs zu überprüfen

Möglichkeiten derKeysight U4164A Logik-Analysator-Modul
