Harmonik

Anzahl der verfügbaren Harmoniken:100 (falls erforderlich gleichzeitig)
Höchst verfügbare harmonische Frequenz:6 kHz (100. Harmonie von 60 Hz)
Höchstmenge der einzelnen Harmonik:30 % des Grundwerts
Einstellungsmethode (benutzerwählbar):% RMS, % Grundwert, dB unter dem Grundwert, absolut

Flicker

Einstellungsbereich:±30 % der eingestellten Spannung oder des eingestellten Stroms innerhalb des Bereichswerts (60 % ∆V/V)
Genauigkeit der Flikkertiefenmodulation:0.025 %
Auflösung der Modulationstiefe:0.001 %
Form:Rechteckig oder sinusförmig
Arbeitszyklus (Form = rechteckig):0.1 bis 99,9% ±31 μs
Modulationsfrequenzbereich:0.0008 Hz bis 40 Hz
Pst Anzeigegenauigkeit:0.25 % Gültig nur für Spannungen zwischen 220 V und 240 V

Schwankende Harmoniken

Anzahl der zu schwankenden Harmoniken:Jede Zahl von 0 bis zu allen harmonischen Satzen kann schwanken
Einstellungsbereich:± 30% der Nennharmonische Spannung
Schwankungsgenauigkeit:0.025 %
Auflösung der Modulationstiefe:0.001 %
Form:Rechteckig oder sinusförmig
Arbeitszyklus (Form = rechteckig):0.1 bis 99,9% ±31 μs
Modulationsfrequenzbereich:00,008 Hz bis 30 Hz

Macht

Spannung:100 V bis 240 V mit Schwankungen von bis zu 10%
Überspannungen von vorübergehender Leistung:Impulsabwehr (Überspannung) Kategorie II der IEC 60364-4-443
Häufigkeit:47 Hz bis 63 Hz
Maximaler Verbrauch:1000 VA 100 V ∼ 130 V, 1250 VA 130 V ∼ 240 V

Abmessungen

Höhe:233 mm (9,17 Zoll)
Breite:432 mm (17 Zoll)
Tiefe:630 mm (24,8 Zoll)
Gewicht:23 kg (51 Pfund)

Wer braucht einen 6100A?

Die Validierung von elektrischen Leistungsmessungen und der Ausrüstung, die sie durchführt, ist in vielen Disziplinen erforderlich: • In design engineering to guarantee that measurements are being made correctly and accurately • In manufacturing test to make certain that measurements are correct and repeatable on every unit manufactured • In service and calibration to ensure that instruments continue to perform to specification throughout their lifetime • In standards laboratories to ensure measurement techniques and equipment meet appropriate standardsDie Fluke 6100A bietet die Werkzeuge, Funktionen und Leistung, um diese Anforderungen umfassend, genau und zuverlässig zu erfüllen.

Bestellinformationen

Modell

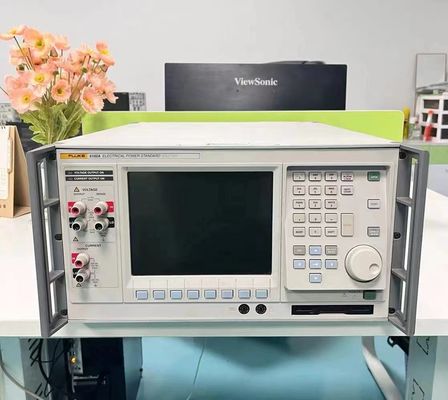

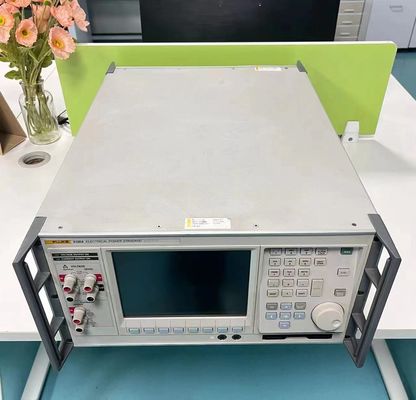

6100A Elektrische Leistungsstandardmaster umfasst:

• Eine Phase (ein Spannungskanal auf 1000 V, ein Stromkanal auf 21 A)

• Benutzersteuerung und Anzeigensystem

• Schnittstelle über GPIB/RS232

• Schnittstelle zur Hilfseinheit

• Leitungsseile

• Bleibausstattung

• Benutzerhandbuch

6101A-Standard für Hilfsstrom umfasst:

• Eine Phase (ein Spannungskanal auf 1000 V, ein Stromkanal auf 21 A)

• Kabel und Schnittstelle zur Verbindung mit Master

• Leitungsseile

• Das Lead-Kit 6100A/80A Electrical Power Standard Master umfasst:

• Eine Phase (ein Spannungskanal auf 1000 V, ein Stromkanal auf 80 A)

• Benutzersteuerung und Anzeigensystem

• Schnittstelle über GPIB/RS232

• Schnittstelle zur Hilfseinheit

• Leitungsseile

• Bleibausstattung

• Benutzerhandbuch 6101A/80A

• Eine Phase (ein Spannungskanal auf 1000 V, ein Stromkanal auf 80 A)

• Kabel und Schnittstelle zur Verbindung mit Master

• Leitungsseile

• Das Lead-Kit 6100A/E Electrical Power Standard Master umfasst:

• Eine Phase (ein Spannungskanal auf 1000 V, ein Stromkanal auf 21 A) mit Energiezähloption

• Benutzersteuerung und Anzeigensystem

• Schnittstelle über GPIB/RS232

• Schnittstelle zur Hilfseinheit

• Leitungsseile

• Bleibausstattung

• Benutzerhandbuch 6100A/E/80A Elektrische Leistungsnorm enthält:

• Eine Phase (ein Spannungskanal auf 1000 V, ein Stromkanal auf 80 A) mit Energiezähloption

• Kabel und Schnittstelle zur Verbindung mit Master

• Leitungsseile

• Bleibausstattung

• Benutzerhandbuch
