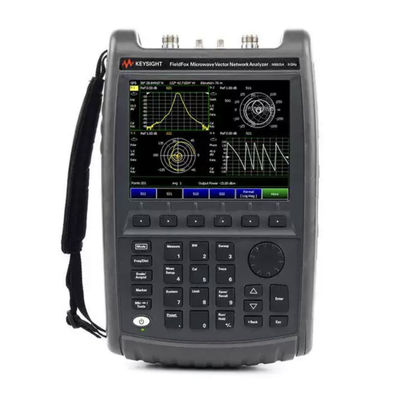

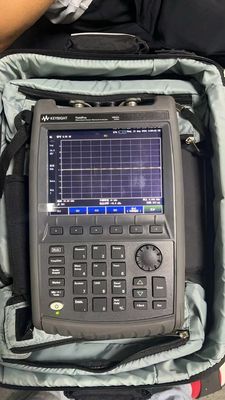

• VNA-Frequenzbereich: 30 kHz bis 9 GHz
• Messungen auf dem Standardgerät: Übertragung/Reflexion oder S21 und S11, Größe und Phase
• Kalibrierungen auf dem Standardgerät: CalReady, OSL, Antwort und erweiterte Antwort
• Tragen Sie die leichteste Hand-VNA mit nur 6,6 lb.
• Leicht an Ihre spezifische Anwendung angepasst mit optionaler Software
• Erweitern Sie die Funktionen mit optionalem Zwei-Anschluss-VNA, Zeit-Domain-Reflectometer, Vektor-Voltmeter, Kabel- und Antennenanalysator und mehr
• Durchschnittliche und Pulsleistung leicht mit einem USB-Leistungssensor messen (optional)
• Alle vier S-Parameter gleichzeitig mit einer einzigen Verbindung und bis zu 95 dB Dynamikbereich messen (optional)

Optionen können in der Abteilung Zubehör auf der linken Seite Ihrer Bestellung erstellt werden.

Zu den verfügbaren Optionen gehören:

• Zeitdomain der VNA
• VNA-S-Parameter mit vollen 2-Ports
• TDR-Kabelmessung
• Analyse von Kabel und Antennen
• Vektorvoltmeter
• USB-Leistungssensorunterstützung

FieldFox kann mit voller 2-Port-Fähigkeit für Messungen aller vier S-Parameter und voller 2-Port-Kalibrierung konfiguriert werden.

Mit einem vollständigen 2-Port-Netzwerk-Analysator können Sie die vorwärts- und rückwärtsgesteuerten Eigenschaften Ihrer Komponente messen, ohne sie trennen, umdrehen und wieder mit dem Analysator verbinden zu müssen.Zusätzlich, die volle 2-Port-Kalibrierung bietet Ihnen die bestmögliche Messgenauigkeit.

Die vier unabhängigen, empfindlichen Empfänger von FieldFox bieten 94 dB dynamischen Bereich für die Messung von schmalbandfähigen Geräten mit hoher Abstoßung wie Kavitätsfiltern.Die Empfänger ermöglichen auch eine vollständige 2-Port-Fehlerkorrektur mit der unbekannten Methode, so dass Benutzer nicht einfügbare Geräte präzise und einfach messen können.

Die Kalibriermaschine von FieldFox ist die gleiche, die die angesehenen Keysight ENA- und PNA-Netzwerk-Analysatoren antreibt.FieldFox nutzt Keysight Mikrowellen-Expertise, um konsistente Messungen mit Keysight-Benchtop-VNAs zu liefern.

Dynamischer Bereich und maximale Dämpfung Der dynamische Bereich ist die Differenz zwischen der maximalen Ausgangsleistung der FieldFox-Quelle und der Geräuschdichte der zweiten FieldFox.Gleichzeitig wird sichergestellt, dass kein FieldFox-ADC in den Überbereich geht.. Der dynamische Bereich ist auch für den Verlust des Stromsplitters verantwortlich.und signifikanter Verlust im Stoppband, und sowohl das Durchgangsband als auch das Stoppband müssen zur gleichen Zeit auf dem Display sein (gleiche Abweichung).Maximale Dämpfung ist die Differenz zwischen der maximalen Leistung, die von der FieldFox-Quelle und dem Geräuschboden des FieldFox verfügbar istDie maximale Dämpfung ist bei der Prüfung von Geräten wie Kabeln anwendbar, bei denen der Verlust über den gesäumten Frequenzbereich relativ gleichmäßig ist.Die angezeigten Werte basieren auf der empfohlenen Mindestfrequenz RBW von 3 kHz, wenn die Frequenzreferenzen über GPS gesperrt sind.Das Verriegeln der Frequenzreferenzen an das GPS ermöglicht eine höhere Frequenzgenauigkeit der FieldFox-Einheiten und die Verwendung eines schmaleren RBW.Dies führt wiederum zu einem niedrigeren DANLWenn die GPS-Signale nicht jederzeit vorhanden sein können, kann der GPS-Hold-Over-Modus verwendet werden.

Absolute Leistungs- und Gewinnmessung Unsicherheiten Überprüft mit Eingangswert von -10 dBm, Spitzenmelder, 10 dB Dämpfung, Vorverstärker ausgeschaltet, alle Einstellungen automatisch gekoppelt, kein Aufwärmen erforderlich.Einbezieht FrequenzreaktionsunsicherheitenEs wird angenommen, dass ein ERTA-System mit einem Keysight 11667A, 11667B oder 11667C Power Splitter verwendet wird.

Allgemeine Informationen

Stromversorgung Außene Gleichstrom-Eingang 15 bis 19 VDC, maximal 40 Watt beim Laden der Batterie

Außenerwärmeadapter

Wirkungsgrad IV

Eingang 100 bis 250 VAC, 50 bis 60 Hz, 1,25 bis 0,56 A

Ausgang 15 VDC, 4 A

Stromverbrauch 14 Watt typisch, modeabhängig

Batterie Lithium-Ionen 10,8 V, 4,6 A-h

Betriebsdauer 3,5 Stunden (typisch), modeabhängig

Ladezeit Eine vollständig entladene Batterie benötigt etwa 1,5 Stunden, um auf 80% aufgeladen zu werden.≤ 85% RH Lagertemperaturgrenzwerte zwischen 20 und 50°C, ≤ 85% RH

Die Akkupacks sollten in einer Umgebung mit geringer Luftfeuchtigkeit gelagert werden.

Eine längere Exposition gegenüber Temperaturen über 45°C könnte die Leistung und Lebensdauer der Batterie beeinträchtigen.

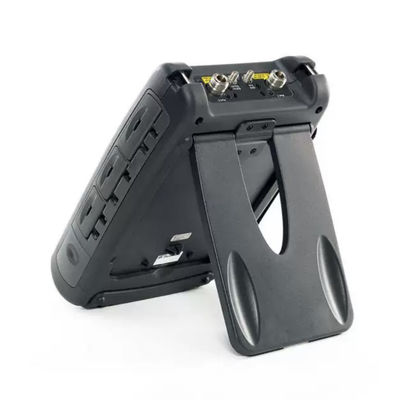

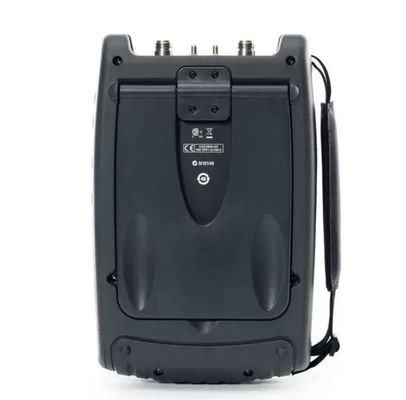

Prüfanschlussanschlüsse ≤ 18 GHz-Modelle Typ N (f) 26,5 GHz-Modelle 3,5 mm (m) für den FieldFox-Mikrowellenanalysator N9918A und den FieldFox-Mikrowellen-VNA-Analysator N9928A.

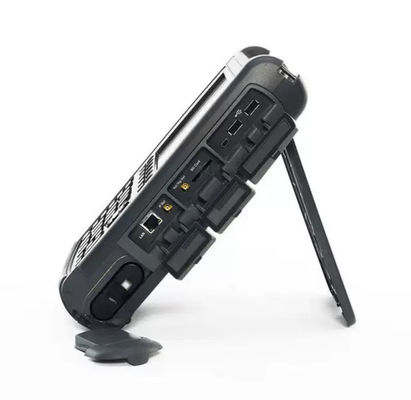

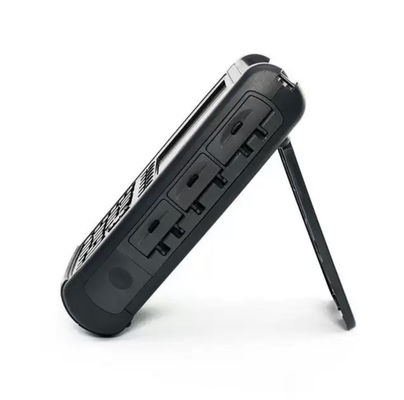

Bei FieldFox SA N9938A können Sie 3,5 mm (m) oder Typ-N (f) wählen. Der Portanschluss Typ-N (f) ist für den 26,5 GHz-Mikrowellenanalysator, den N9918A oder den 26,5 GHz-Mikrowellen-VNA-Analysator nicht verfügbar,N9928A ≥ 32 GHz Modelle NMD 2.4 mm (m), Drehmoment.9 Nm oder 8 in-lb, verwenden Sie Drehmoment-Schlüssel N9910X-886 Anzeige 6,5 ̊ reflektierende Farb-LCD-LED-Hintergrundbeleuchtung Kopfhöreranschluss 3,5 mm (1/8 Zoll) Miniatur-Audioanschluss USB-A,2-Anschlüsse Hochgeschwindigkeit USB 2.0 Mini-USB, 1 Port1 Hochgeschwindigkeits-USB 2.0; verwendet für SCPI-Programmierung; USBTMC (USB IEEE488) Tastatur USB-Tastaturen werden unterstützt (Benutzer müssen ihre eigene Tastatur liefern) LAN-Konnektor RJ-45und Verbindung zur DataLink-Software N991xA, N992xA, N993xA 100/10 Basis-T (Automatisches Schalten) N995xA, N996xA 1000/100/10 Basis-T (Automatisches Schalten) SCPI über LAN mit Sockets und VX11 (LAN IEEE488);HTTP 1 SCPI über USB für die Modelle N991x/2x/3x ist nur für Seriennummern verfügbar, deren Präfix mit MY5607/SG5607/US5607 beginnt oder mit der Option N9910HU-100/200/300/400 aktualisiert wurde.

Programmieren von SCPI, mit der eingebauten LAN-Schnittstelle,

BenchVue Sprachen Englisch, Spanisch, Deutsch, Italienisch, Französisch, Russisch, Japanisch, Chinesisch, Türkisch, Koreanisch und Portugiesisch

Voreinstellungen Benutzervoreinstellungen sowohl für Voreinstellungen des Modus als auch für Voreinstellungen des kompletten Systems Grenzlinien

Liste der Optionen
