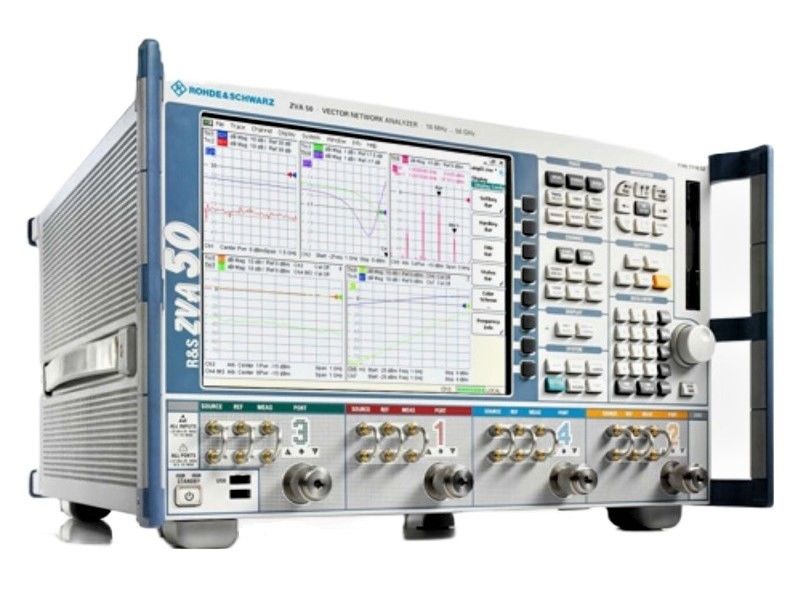

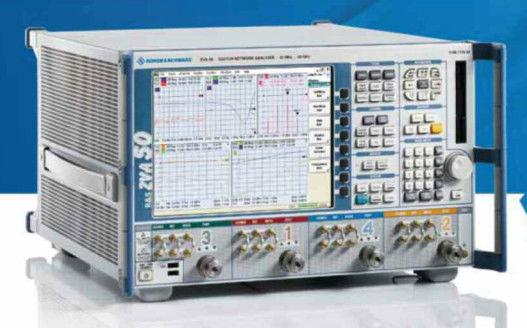

Rohde und Schwarz ZVA50 Netzwerk-Analysator Mehrzweck-Benchtop-Testgeräte

Beschreibung von Rohde und Schwarz ZVA50

Der neue R&S ZVA50 ist der weltweit erste Vierport-Netzwerk-Analysator mit 50 GHz.Der Analysator ermöglicht erstmals die Messung von Mehrport- und ausgewogenen Komponenten in diesem Frequenzbereich mit einem einzigen Instrument.Der R&S ZVA50 bietet auch einzigartige Funktionen und Spezifikationen für pulsierte Messungen in Radar- und Satellitenanwendungen.

Darüber hinaus spart die zweite integrierte Quelle des R&S ZVA50 Geld, da der für Intermodulation und Mischermessungen üblicherweise benötigte externe Generator entfällt.Dies vereinfacht die Bedienung und die Prüfung erheblichDie integrierte Quelle durchläuft zudem den zu analysierenden Frequenzbereich 10-mal schneller als externe Lösungen und erhöht somit den Messdurchsatz erheblich.Da S-Parameter- und Intermodulationsmessungen gleichzeitig durchgeführt werden können, müssen DUTs nur einmal angeschlossen werden - ein deutlicher Vorteil bei der Messgeschwindigkeit.

Die Vier-Anschluss-Architektur des R&S ZVA50 erlaubt es Benutzern, Tests an ausgewogenen Komponenten durchzuführen.Die integrierten kohärenten Quellen ermöglichen die Messung von linearen und nichtlinearen DUTs mit Hilfe von DifferenzreizsignalenDer Phaseverschiebungsgrad zwischen den beiden Signalen kann vom Benutzer gewählt werden, so daß die aktiven Komponenten unter realen Bedingungen analysiert werden können.

Der R&S ZVA50 verfügt über eine Reihe von Assistenten, die bei der Durchführung komplexer Messvorgänge die bestmögliche Unterstützung bieten.Impulse und DifferentialmessungenEs sind bis zu 60.000 Messpunkte pro Spur möglich, und für deren Auswertung sind bequeme Markierungs- und Analysefunktionen vorgesehen.Insgesamt können 100 Spuren angezeigt werden.Weitere Highlights des R&S ZVA50 sind die vielseitigen mathematischen Funktionen, das Ein-/Ausbetten mit virtuellen Netzwerken zur Impedanz-Matching sowie umfassende Kalibriermethoden.

Der R&S ZVA50 unterstützt alle herkömmlichen Methoden, die für Pulsmessungen in Radar- und Satellitenanwendungen erforderlich sind.Eine große Messbandbreite von 15 MHz in Kombination mit hohen Probenahmen ermöglicht Messungen des Pulsprofils mit einer Zeitauflösung von 12Die optimalen Werte für den dynamischen Bereich (130 dB), die Ausgangsleistung (+13 dBm) und die Messgeschwindigkeit (3,5 μs/Punkt) machen den R&S ZVA50 ebenfalls zu einer sicheren Investition für zukünftige Anwendungen.

Spezifikation von Rohde und Schwarz ZVA50

• High-End-Netzwerk-Analysator der ZVA-Serie
• Option für die Messung des Pulsprofils
• Wahre Differentialmessungen Option
• Hohe Messgeschwindigkeit
• Vielseitige Funktionalität
• GPIB, LAN, USB
• Multiport-Konzept
• Zwei interne Quelle
• Höchste Leistung des Netzwerkanalysators
• Moderne Benutzerschnittstelle (Windows)

Liste der Optionen von ZVA50
