Meister der anspruchsvollsten Messarbeiten

Meister der anspruchsvollsten Messarbeiten

Die R&S®ZNA-Vektornetzanalysatoren sind die High-End-Serie des R&S VNA-Portfolios: hervorragende HF-Leistung kombiniert mit einer breiten Palette von Softwarefunktionen und einem einzigartigen Hardware-Konzept.Der Touch-Only-Betrieb zusammen mit dem DUT-zentrierten Ansatz macht den R&S®ZNA zu einem leistungsstarken, ein universelles und kompaktes Messsystem zur Charakterisierung sowohl passiver als auch aktiver Geräte.

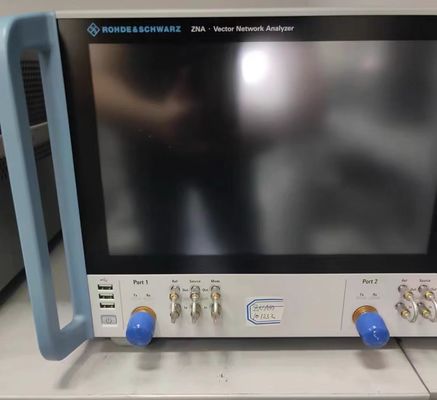

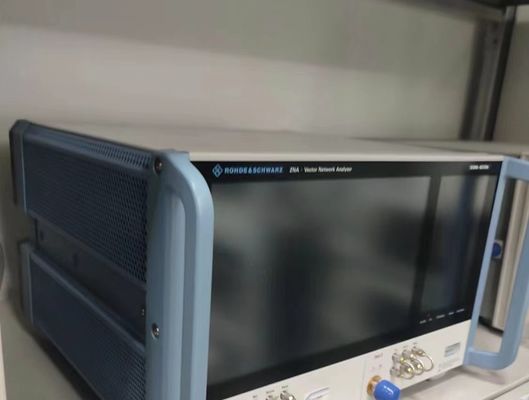

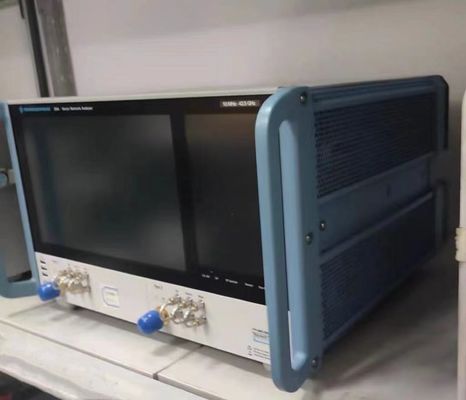

Rohde & Schwarz ZNA43 VNA Vektornetzwerk-Analysator 10 MHz bis 43,5 GHz vier Port

Wichtige Fakten:

10 MHz bis 26,5/43,5/50/67 GHz (R&S®ZNA26/43/50/67)

Zwei oder vier Hafenmodelle verfügbar

Ausgezeichnete HF-Leistung

Bis zu vier integrierte Quellen

Einzigartige und intuitive Berührungsoperation

Das R&S®ZNA verfügt über eine außergewöhnliche Stabilität, geringe Spurenlärmbelastung und ausgezeichnete Rohdaten, was es zu einer perfekten Wahl für Entwicklungs- und Produktionsanwendungen macht, die hohe Genauigkeit erfordern, z. B.für die Entwicklung und Herstellung von Komponenten und Modulen für A&D- und SatellitenanwendungenDas R&S®ZNA bietet vier interne, phasenkohärente Quellen, die eine unabhängige Steuerung der Signalfrequenz an jedem Port sowie Phasenmessungen an Mischern ermöglichen.Es bietet zwei interne lokale Oszillatoren (LO), eine echte Mehrkanalempfängerarchitektur, Impulsgeneratoren und -modulatoren, ein interner Kombinator, wählbare Referenz

Diese Hardware-Funktionen machen den R&S®ZNA zu einem universellenKompaktes Prüfsystem zur Charakterisierung aktiver und passiver GeräteAuch Intermodulationsmessungen an Mischern und Empfängern können ohne externe Signalquellen durchgeführt werden, wodurch die Testzeit minimiert und die Testkonfiguration vereinfacht wird.Dank der phasenkohärenten digitalen Quellen und EmpfängerFür die Messung der Mischphasen sind keine Referenzmischer erforderlich, und die Testkonfiguration ist genauso einfach wie für die S-Parameter-Messungen ohne Frequenzkonvertierung.

Option für die Spektrumanalyse

 Charakterisierung von DUT und falsche Suche ohne erneute Verbindung des DUT mit einem Spektrumanalysator Gruppenverzögerungsmessungen an Frequenzwandlern mit eingebetteten LO

- Zuverlässige und einfache Satellitenempfängermessungen

- Dynamischer Bereich von 147 dB (typisch) und bis zu 170 dB (typisch, mit Optionen)

Charakterisierung von Filtern mit hoher Abstoßung

Kurze Prüfzeiten und geringe Spurengeräusche hervorragende Empfängerempfindlichkeit

¢ Geräuschgrenze < ¢120 dBm (Spezifikation) 1)

- Geräuschpegel bis zu ¥157 dBm (typischerweise mit Optionen)

¥ 0,03 dB Empfängerlinearität im Bereich von ¥ 50 dBm bis 0 dBm

- präzise Verstärkerprüfung auch bei sehr hohen und niedrigen Leistungsniveaus

¢ Leistungsbereich von 100 dB (typisch)

¢ Vielseitige Komprimierungsmessungen Niedriger Spurenlärm

 Spurenlärm von < 0,001 dB (bei 1 kHz IF-Bandbreite)

 präzise, hoch reproduzierbare Messungen

Einfacher Start, kurze Konfigurationszeiten Kompaktes Instrument, leise Bedienung

- Akustische Geräusche von bis zu 42 dB (A)

¢ Kleine Belastung, geringe Lärmbelastung

Bedienung mit Berührungsbewegungen Benutzer können das R&S®ZNA über zwei unabhängige Touchscreens bedienen: ▶ Innovatives Bedienfeld rechts anstelle von mechanischen Tasten, die im Laufe der Zeit abgenutzt werden können ▶ 12."Touch-Display links zur Konfiguration und Anzeige der Messungen Das Betriebskonzept mit zwei Bildschirmen bietet höchste Flexibilität bei der Konfiguration der Messungen. Touch-Gesten werden verwendet, um zu zoomen, Spuren zu bewegen und Marker hinzuzufügen. Spuren, Kanäle und Diagramme können gezogen und abgesetzt werden, um sie in jeder gewünschten Kombination zu ordnen.,Unter anderem werden Makros, Fernbedienbefehle und Hilfsmittel angezeigt.Herkömmlicher Ansatz Für die allgemeine Konfiguration und für die grundlegenden Messgrößen, wie z.B. S-Parameter, Leistung und Verhältnisse, können die Benutzer den herkömmlichen Ansatz zur Konfiguration von Messungen auf dem R&S®ZNA anwenden.Anzahl der Punkte, und der Messart und -menge.

Modell mit 4 Anschlüssen mit 4 internen Quellen Die R&S®ZNA ist mit bis zu 4 internen Quellen erhältlich (R&S®ZNAxx-B31 Option, 3. und 4. interne Quelle für 4-Port-Modelle).Die Nutzer profitieren von einem leistungsfähigen, ein kompaktes System, das sogar Intermodulationsmessungen an Mischern und Empfängern mit zwei Konverterstufen durchführen kann.Phasenkohärente und Phasenwiederholungsquellen ermöglichen Phasenmessungen an Mischern und Umrichtern ohne externe Referenzmischer.

Hardwaremöglichkeiten

Beschreibung Anwendungen und Vorteile Hardwareoption

1) direkter Zugang zur Quelle und zum Empfänger

Mit Startfrequenz bis 100 kHz 2)

Unterstützung der umgekehrten Kupplungskonfiguration

¢Erleichtert externe Prüfvorgänge für Hochleistungsmessungen in einem breiten Frequenzbereich

¢ Umgekehrte Kupplungskonfiguration erhöht den Dynamikbereich und reduziert Systemlärm R&S®ZNAxx-B16 R&S®ZNA 4-Port-Modell mit bis zu vier internen Quellen

“Keine externen Quellen bedeuten eine flexible Konfiguration und kurze Messzeiten

¢Flexibel konfigurierbare, kompakte Prüfvorrichtungen, z. B. für DUTs mit zwei Konverterstufen R&S®ZNAxx-B33) 2. interne LO-Quelle für das 4-Port-Modell R&S®ZNA

Für die gleichzeitige Messung von zwei verschiedenen Frequenzen (z. B. HF- und IF-Signal von Mischern)

Zusätzliche HF-Quelle (in Kombination mit R&S®ZNA-B8 mmWave Converter LO Ausgang)

¢Messungen des Schnellmischers und des Umwandlers

¢ Sehr geringe Spurengeräusche mit Frequenzumrechnungsmessungen

“Allzweck-HF-Quelle bis 26,5 GHz (z. B.zur Bereitstellung von LO-Signal für externe Mischer) R&S®ZNA-B5 2. interne HF-Quelle und 2. interne LO-Quelle für 2-Port-R&S®ZNA-Modell R&S®ZNA mit 2 Prüfportträgern:

“Intermodulationsmessungen

¢Gruppenverzögerung bei eingebetteten LO- (Satelliten-) Umwandlern (LNB), T/R-Modulen

¢ Mischerprüfungen (mit R&S®ZNA-B8 für LO) R&S®ZNA-B523) Vier/acht richtige Empfänger (keine Multiplexing)

- Zuverlässige Mehrkanalphasen- und Antennenmessungen Standardausstattung in der Basiseinheit (direkter Empfängerzugang erfordert R&S®ZNAxx-B16) Direkter IF-Zugang, als Eingang oder Ausgang umschaltbare E/A-Ports,mit 2 GHz analoger IF-Bandbreite (Ausgang) und 1 GHz analoger IF-Bandbreite (Eingang), z. B. bei Verwendung in Antennenprüfsystemen

¢Bereitet direkten Zugang zu bis zu acht phasenkoherenten Empfängern

- Unterstützung von kompakten mmWave-Wandler-Setups R&S®ZNA-B26 Acht interne Impulsgeneratoren und vier interne Impulsmodulatoren

Für Messungen an pulsierenden Signalen und für die flexible Systemintegration

¢R&S®ZNA-B7 erhöht die Anzahl der Wellenmengen, die parallel zu R&S®ZNA-K7 R&S®ZNA-K7, R&S®ZNAxx-B4n4 erfasst werden können,R&S ZNA-B7 Erweiterte Auslöser- und Steuerungsfunktionen (drei zusätzliche Auslöser-Eingänge), vier Auslöser, vier Impulssteuer-E/A-Anschlüsse, bereit zum Auslösen, beschäftigt, HF-Verriegelung) 5)

¢Universelle Systemanpassung und einfache Systemintegration

“Höhe Referenzfrequenz für Niedrigphasenlärm R&S®ZNA-B91
