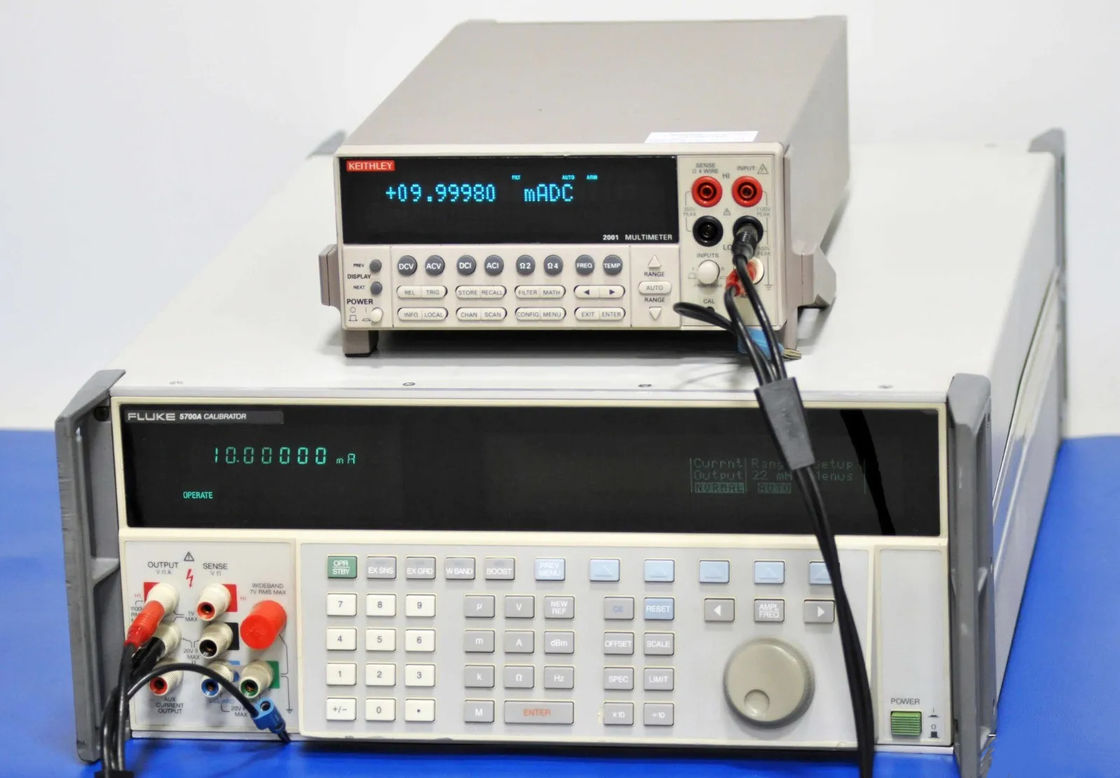

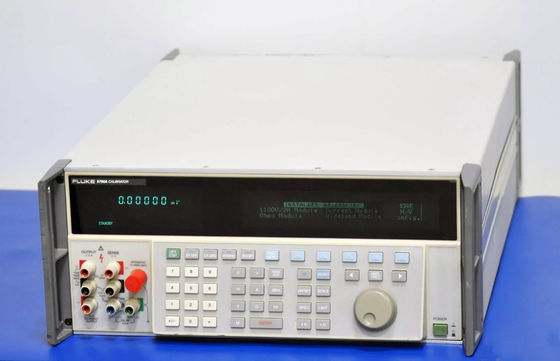

Fluke 5700A Hochleistungs-Mehrprodukt-Kalibrator

Beschreibung des Fluke 5700A Mehrfachproduktaklibrators

Der 5700A ist ein Fünffunktionskalibrator, der für die anspruchsvollste elektrische Kalibrierbelastung entwickelt wurde.Eine Breitbandspannungsoption erweitert die gesamte AC-Bandbreite auf 10 Hz bis 30 MHzBeide sind kompatibel mit den Verstärkern 5725A und 5205A/5215.Es liefert eine Direktspannung von 1100V und eine Wechselspannung von 220V bis 1100V bei Frequenzen von 10Hz bis 1,2MHz.einschließlich einer kurzenGleichstrom und Wechselstrom werden auf 2,2 A bereitgestellt, und die Frequenzen für Wechselstrom liegen zwischen 10 Hz und 10 kHz.
Der 5700A ist seit 1988 im Einsatz und wurde kontinuierlich verbessert, um zu einem der am meisten getesteten und zuverlässigen Hochpräzisionskalibratoren zu werden.Weltweit als Kalibrierstandard angesehen, liefert der 5700A hohe Wert sowie Genauigkeit, die 5 1/2 bis 7 1/2 Ziffern dmm abdeckt.

Hauptmerkmale und Spezifikationen der Fluke 5700AMehrproduktaklibrator

• Hohe Genauigkeit: Der Fluke 5700A bietet eine sehr hohe Spannungs- und Stromausgangsgenauigkeit, typischerweise bis zu 0,0025% innerhalb eines angegebenen Bereichs.
• Weite Leistungsbreite: Es kann Gleichspannungsausgänge von Mikrovolt bis 1.100 Volt und Stromleistungen von 1 mA bis 3,2 A erzeugen.- Ich weiß.

• Programmierbare Ausgänge: Der Kalibrator verfügt über programmierbare Ausgabefunktionen, die die Steuerung und Anpassung über eine Benutzeroberfläche oder eine Fernoberfläche ermöglichen.

• Interne Kalibrierung: Unterstützung der internen Selbstkalibrierung gewährleistet langfristige Stabilität und Genauigkeit.

• Mehrere Kalibrierungsfunktionen: Neben Spannungs- und Stromkalibrierung unterstützt es die Kalibrierung für Frequenz, Widerstand, Temperatur und Leistung.

• Mehrfache Schnittstellen: Ausgestattet mit Standard GPIB (General Purpose Interface Bus) und RS-232 Schnittstellen für die Kommunikation und Steuerung mit Computern und anderen Geräten.

• Hohe Zuverlässigkeit: Mit hochwertigen Komponenten und Konstruktion für eine ausgezeichnete langfristige Stabilität und Zuverlässigkeit ausgelegt.

• Flexibilität: Unterstützt verschiedene Betriebsarten und Kalibrierverfahren, um den Anforderungen verschiedener Anwendungen gerecht zu werden.

Gleichspannung

• Leistungsbereich: 0 bis ±1100V
• 5700A Beste Einjahresspezifikation: ±7,0 ppm Einstellung

Wechselspannungsbereiche:

• 220 mV bis 1100 V
• 10 Hz bis 1 MHz
• 5700A Beste Einjahresspezifikation: ±75,0 ppm Einstellung

Widerstandsbereiche:

• 0 bis 100 MW, 18 Werte in x1 und x1.9
• 5700A Beste 1-Jahres-Spezifikation: ± 12,0 ppm

Gleichstrombereiche:

• 0 bis Û2.2A (11A mit 5725A)
• 5700A Beste 1-Jahres-Spezifikation: Û50 ppm Einstellung

Wechselstrombereich:

• 9 mA bis 2,2A (11A mit 5725A) 10 Hz bis 10 kHz
• 5700A Beste Einjahresspezifikation: ±140 ppm Einstellung
