VectorStar MS4640A-Serie Mikrowellen-Vektor-Netzwerk-Analysator MS4642A MS4644A MS4645A 10MHz bis 20GHz 40GHz 50GHz

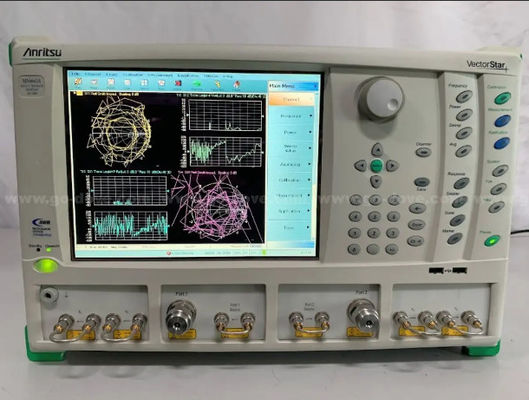

Beschreibung des Anritsu MS4642A:

Hochleistungs-Breitbandnetzanalyselösungen

die Spezifikationen für 110 GHz-Breitbandkoaxiale, Bandwellenführer- und Multiportlösungen auf der Grundlage des MS4640A VNA vorlegen.Eine farbige Broschüre enthält detaillierte Beschreibungen der Merkmale und Vorteile der VectorStar-Familie.

Einführung in die Mikrowellen-Vektornetzanalysatoren der Serie MS4640

Dieses Dokument enthält die Spezifikationen für die nachstehend aufgeführten Mikrowellen-Vektornetzanalysatoren (VNA) der Baureihe MS4640A, einschließlich aller zugehörigen Optionen und Zubehör.Instrumentenmodelle und Betriebsfrequenzen

MS4642A 10 MHz bis 20 GHz

MS4644A 10 MHz bis 40 GHz

MS4645A 10 MHz bis 50 GHz

MS4647A 10 MHz bis 70 GHz

Auswahlmöglichkeiten

MS4640A-002 Zeitbereich

MS4640A-007 ¢ Empfängerverschiebung

MS464xA-041

MS464xA-051  Direktzugriffsschleifen

MS464xA-061 ¢ Aktive Messanlagen, 2 Dämpfer

MS464xA-062 ¢ Aktive Messanlage, 4 Dämpfer

MS4640A-070 70 kHz Niedrigfrequenzverlängerung

MS4647A-080/081 ¢ Breitband-/Millimeterwellen-System

MS464xA-082/083 110 GHz und Millimeterwellenerweiterungen

Der Anritsu MS4640A Vector Network Analyzer bietet eine neue Leistungsstufe für Geräte-Modellierungstechniker, die Schwierigkeiten haben, ihre Geräte genau und zuverlässig zu charakterisieren.für FuE-Ingenieure, die den letzten Bruchteil eines dB aus ihren modernsten Designs herausdrücken, und für den Fertigungstechniker, der versucht, den Durchsatz zu maximieren, ohne die Genauigkeit zu opfern.

Der Anritsu MS4640A VNA bietet die breiteste Abdeckung in einem einzigen Instrument, 70 kHz bis 70 GHz.Die zusätzlichen zwei Jahrzehnte am unteren Ende sind noch beeindruckender als die garantierte 70 GHz-Abdeckung am oberen Ende, für eine bessere Gerätemodellierung, ohne auf eine andere HF-VNA umsteigen zu müssen.bietet die beste Genauigkeit und Stabilität für die härtesten MessungenUnd wenn man synthetisierte Schleudern mit der branchenweit schnellsten 20 μs/punkt erreichen kann, während man gleichzeitig eine Empfindlichkeit von mehr als 80 dB erreicht, ist das Ergebnis die beste VNA, die heute auf dem Markt erhältlich ist.und für eine lange Zeit.

Die Anritsu VNA ist dazu bestimmt, die ideale Mikrowellen-VNA-Plattform zu werden, die auf einer Open-Windows-Architektur basiert, mit unbegrenztem Potenzial wie 100,001 Punkten im Einzelkanalmodus,mit vielseitiger Konnektivität, und eine intuitive Schnittstelle.

• Breiteste Frequenzspanne von einem einzigen koaxialen Prüfanschluss, die 70 kHz bis 70 GHz in einem einzigen Instrument und 70 kHz bis 110 GHz in der Breitbandkonfiguration abdeckt
• Schnellste synthetisierte Messgeschwindigkeit < 20 μsec pro Punkt
• Überlegene dynamische Reichweite - bis 140 dB
• Hohe verfügbare Leistung - bis zu +13 dBm
• Beste Leistung nach den charakteristischen Eigenschaften des Prüfhafens - bis zu 50 dB bei Richtbarkeit, Quelle- und Lastübereinstimmung
• Bequemstes automatisches Kalibriersystem mit höchster Genauigkeit
  • Verwenden Sie Precision AutoCal für eine einfache, ein-Knopf-Methode der VNA-Kalibrierung
  • Bessere Genauigkeit als bei der traditionellen SOLT-Kalibrierung
  • Verbringen Sie weniger Zeit mit der Einrichtung der VNA für den nächsten Produktionslauf
• Höchste Datenauflösung mit 100.000 Punkten für maximale Flexibilität
• Beste Gerätemodellierungsdaten
  • Genaue Modellierung von Geräten bis zur Gleichspannung unter Verwendung kalibrierter, nachvollziehbarer Werte ab 70 kHz
  • Beseitigung der Notwendigkeit der Verknüpfung zweier VNA
• Analyse der Bestzeitdomäne
  • 100,000 Punkte und 700 kHz Frequenzstufe Größe bieten die genauesten, höchste Auflösung, Low-Pass-Modus Messungen
  • Messung der langen Übertragungsleitungen mit dem besten Nicht-Aliasing-Bereich
• Einbezieht als Standard-Designwerkzeuge, die für die Konstruktion von Hochfrequenz-IC, PCB und Modulen unerlässlich sind
