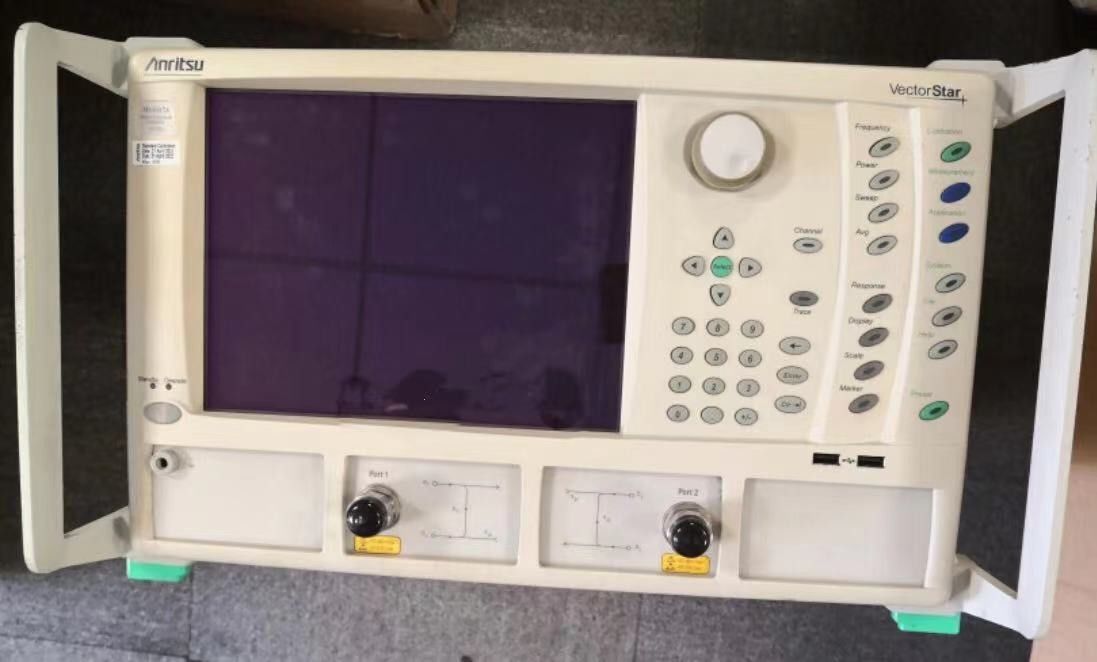

Verwendeter Anritsu MS4647A Netzwerk-Analysator 10 MHz bis 70 GHz kalibriert

Beschreibung des Anritsu MS4647A:

Der Anritsu MS4647A VectorStar VNA bietet einen neuen Leistungsbenchmark für S-Parametermessungen von HF-, Mikrowellen- und Millimeterwellengeräten.In einem einzigen Setup können Sie erfassen und anzeigen Sie die S-Parameter-Performance eines Geräts über die Frequenz von Interesse, die Übereinstimmung an einem bestimmten Ort unter Verwendung einer Zeithälfte mit einer Bandbreiten-Auflösung von höchstens 70 GHz und die gated Performance an einem bestimmten Ort innerhalb des Geräts.Vergrößern Sie auf schmale Interessengrenzen und führen Sie zusätzliche Analysen wie Gruppenverzögerung und Frequenzantwort durch.

Der VectorStar beinhaltet einen leistungsstarken Mikroprozessor und eine benutzerdefinierte DSP-Hochgeschwindigkeitsdatenverbindung zur schnellen Datenübertragung.Die Verwendung von direkten Speicherzugang und Deep-Memory-Puffern ermöglicht nicht nur eine schnelle Frequenzsteigerung, aber auch große Datenmengen speichert und manipuliert.Der VectorStar VNA optimiert die Leistung des Breitband-Dynamikbereichs durch die Verwendung einer harmonischen Sampler-Architektur und einschließlich der Nonlinear Transmission Line (NLTL) -TechnologieDiese Technik, die Anritsu-Patente beinhaltet, wird von derdie harmonische N-Roll-off erheblich minimiert und somit den größtmöglichen dynamischen Bereich bei hohen Frequenzen bietet- Integration des VectorStar mit Sondenstationen führender Sondenhersteller für genaue Messungen auf der Wafer in Mikrowellen- und Millimeterwellenbändern.Kompatibilität mit Kalibriersoftware ermöglicht schnelle automatisierte Kalibrierungen für genaue Messungen diskreter FETs, MMICs, passive Komponenten und andere.

Die Spezifikationen für den ANRITSU MS4647A Vektornetzanalysator umfassen:

• Frequenzbereich 10 MHz bis 70 GHz
• Dynamischer Bereich bis 140 dB
• Ausgangsleistung +13 dBm

Eigenschaften:

• Breiteste Frequenzspanne von einem einzigen koaxialen Prüfanschluss, die 70 kHz bis 70 GHz in einem einzigen Instrument und 70 kHz bis 110 GHz in der Breitbandkonfiguration abdeckt
• Schnellste synthetisierte Messgeschwindigkeit < 20 μsec pro Punkt
• Überlegene dynamische Reichweite bis zu 140 dB
• Hohe verfügbare Leistung bis zu +13 dBm
• Beste Leistung nach den charakteristischen Eigenschaften des Prüfhafens ∼ bis zu 50 dB in Richtung, Quelle- und Lastübereinstimmung Bequemstes automatisches Kalibriersystem mit bester Genauigkeit
• Höchste Datenauflösung mit 100.000 Punkten für maximale Flexibilität
• Beste Gerätemodellierungsdaten Beste Zeitdomainanalyse
