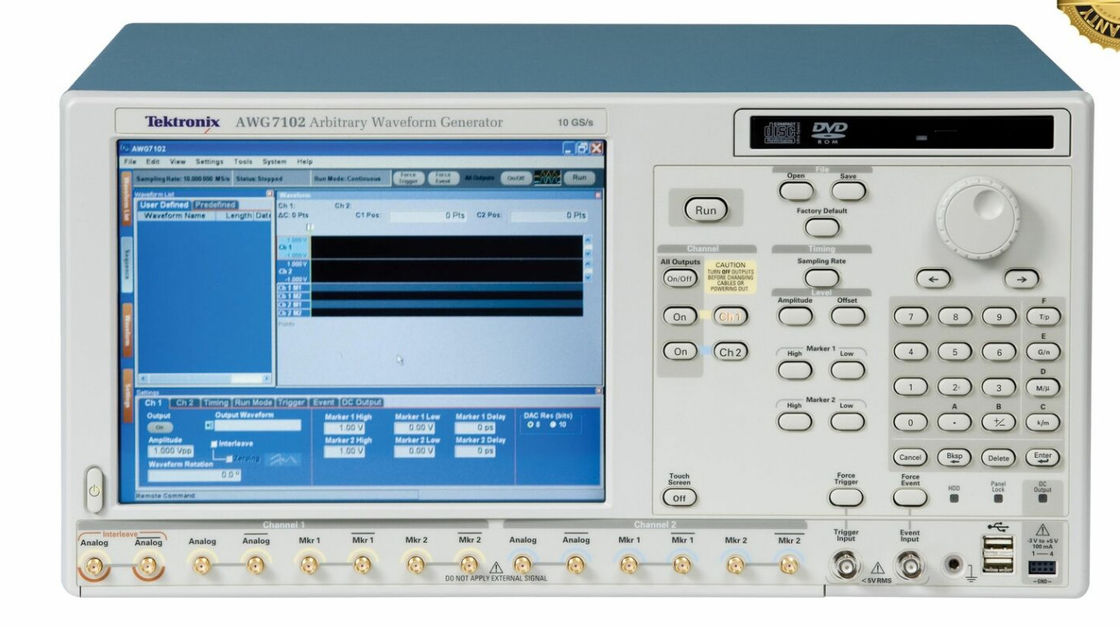

AWG7102 Tektronix willkürlicher Wellenformgenerator 10GS/S hohe Bandbreite Ausgabe

Der Arbitrary Waveform Generator der AWG7000-Serie bietet eine einzigartige Kombination aus überlegener Signalstimulierung, unübertroffener Abtastrate, Bandbreite und Signalintegrität sowie kompromissloser Benutzerfreundlichkeit. Diese Familie bietet die branchenweit beste Lösung für die anspruchsvollen Signalstimulierungsprobleme, mit denen Designer bei der Verifizierung, Charakterisierung und Fehlersuche komplexer elektronischer Designs konfrontiert sind. Mit Abtastraten von 5 GS/s bis 20 GS/s (10-Bit) und 1 bis 2 Ausgangskanälen lassen sich die schwierigsten Messherausforderungen in den Bereichen Festplatten, Kommunikation, digitale Unterhaltungselektronik und Halbleiterdesign/-test problemlos lösen. Die offenen Windows (XP)-basierten Instrumente bieten Benutzerfreundlichkeit und ermöglichen die Anbindung an Peripheriegeräte und die Kompatibilität mit Drittanbietersoftware

Funktionen von Tektronix AWG7102

• 10 GS/s (20 GS/s) und 5 GS/s Modelle
• 2 oder 4 variable Pegel-Marker-Ausgänge; Genaue Zeitsteuerung mit nur 30 ps Spitze-Spitze Gesamtjitter (bei 10^-12 BER, typisch) 45 ps Anstiegs-/Abfallzeit (20 % bis 80 %); Bis zu 300 ps Bereich (1 ps Auflösung) Verzögerungsregelung
• Bis zu 64 M (64.800.000) Punkte Aufzeichnungslänge für längere Datenströme
• Echtzeit-Sequenzierung erzeugt unendliche Wellenformschleifen, Sprünge und bedingte Verzweigungen
• 1 oder 2 Arbitrary Waveform-Ausgänge; Genaue Zeitsteuerung mit nur 20 ps Spitze-Spitze Gesamtjitter (bei 10^-12 BER, typisch) 45 ps Anstiegs-/Abfallzeit (20 % bis 80 %); ±100 ps Bereich (1 ps Auflösung) Kanalübergreifende Skew-Regelung
• Intuitive Benutzeroberfläche verkürzt die Testzeit
• Bis zu 100 fs Auflösung für Flankenzeitverschiebungsregelung
• Vertikale Auflösung bis zu 10 Bit verfügbar: 10 Bit (kein Marker-Ausgang) oder 8 Bit (mit zwei Marker-Ausgängen)

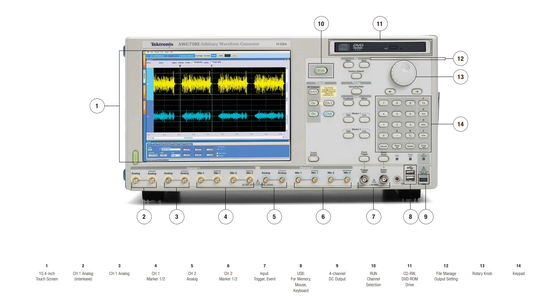

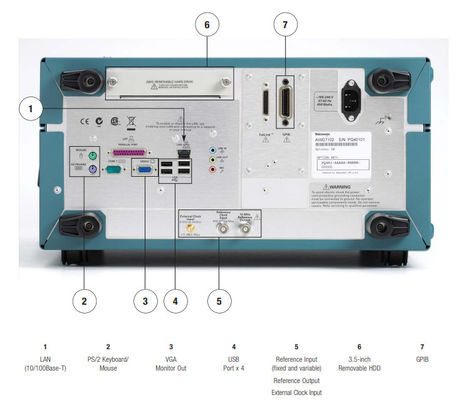

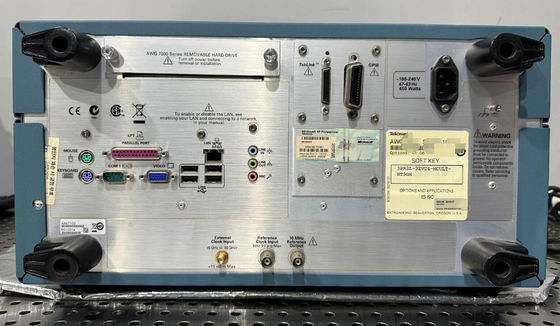

• Integrierter PC unterstützt Netzwerkintegration und bietet ein integriertes DVD-Laufwerk, eine austauschbare Festplatte sowie LAN- und USB-Anschlüsse
• Sequenzierung erzeugt unendliche Wellenformschleifen, Sprünge und bedingte Verzweigungen

Anwendungen von AWG7102

• Mixed-Signal-Design und -Test: – 2-Kanal-Analog plus 4-Kanal-Marker-Ausgänge
• Festplatten- (magnetisch/optisch) Lese-/Schreibfunktion: – Bis zu 5 Gbit/s Datenrate (2 Punkte/Zelle) oder 50 ps Zeitauflösung
• Generierung realer, idealer oder verzerrter Signale – einschließlich aller Glitches, Anomalien und Beeinträchtigungen
• Telekommunikation/Datenkommunikation: – Bis zu 10 Gbit/s Datenrate (binär, Vor-/Nachverstärkung und mehrstufige Logik)
• Hochgeschwindigkeits-, Low-Jitter-Daten-/Puls- und Taktquelle
• Wellenformvektoren importiert von Drittanbieter-Tools wie MathCAD, MatLab, Excel und anderen
• Erweiterte/beschädigte Wiedergabe von DSO-aufgezeichneten Signalen
• Drahtlose Kommunikation: – Bis zu 5 GHz (4 Wellenformpunkte/Zyklus) Arbitrary RF/IF und Breitband-Modulations-I- und Q-Basisbandsignale

Liste der Optionen
