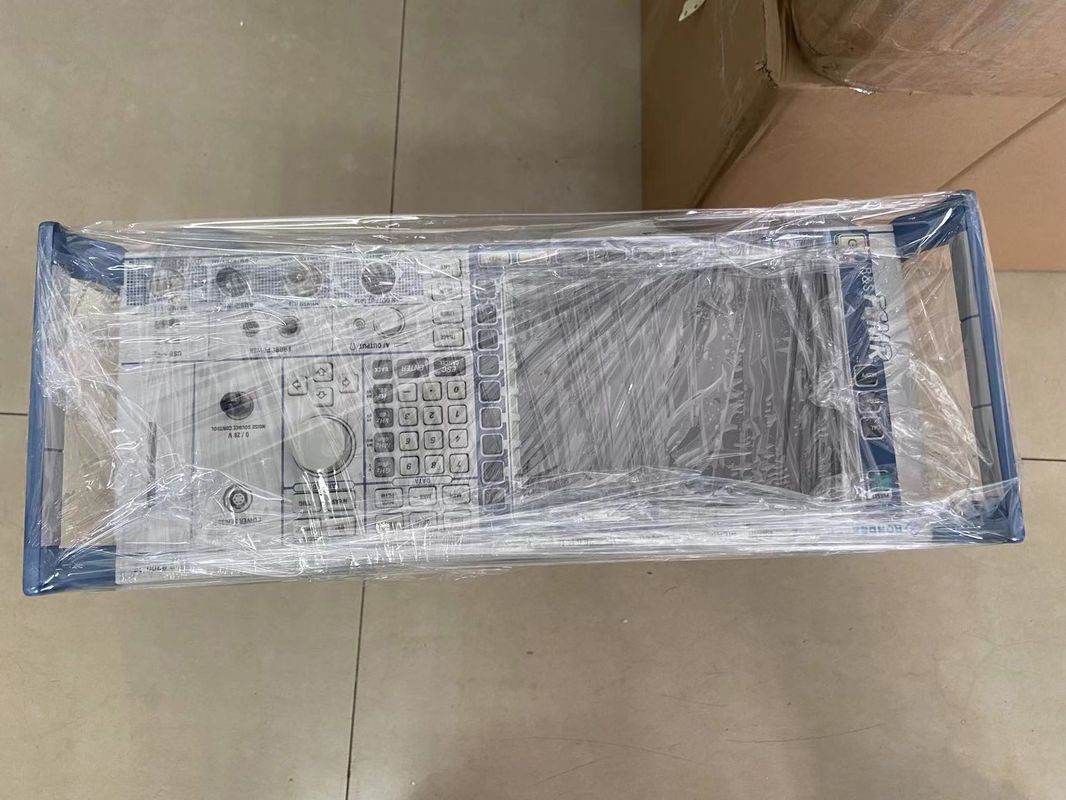

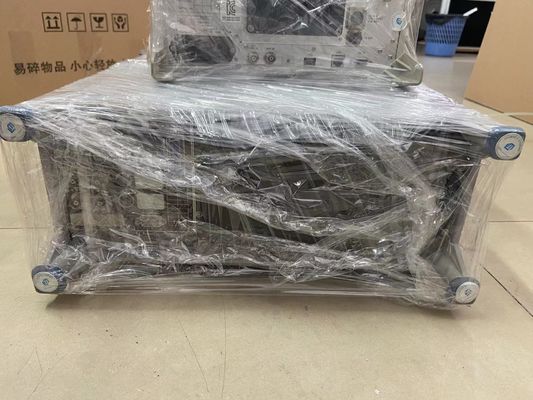

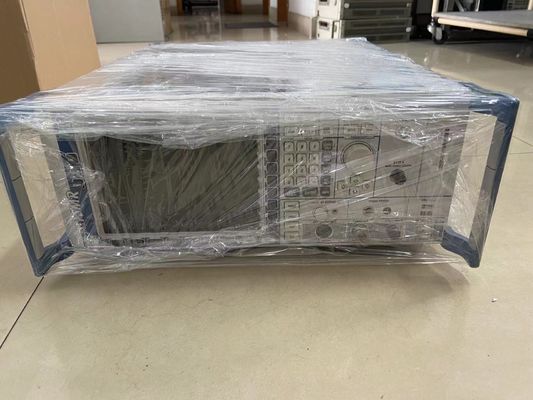

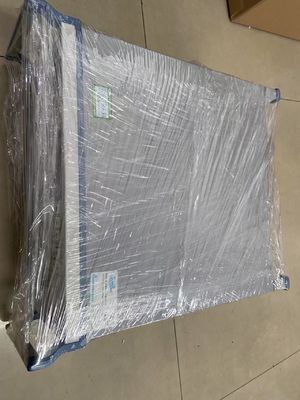

Rohde und Schwarz FSMR26 Analyzer MESSERRECEIVER 20Hz bis 26,5GHz All-in-one Kalibrierung von Signalgeneratoren

BeschreibungFSMR26-Analysator-Messempfänger

Der R&S FSMR26 Messempfänger (FSMR-Serie) ist eine Einfachlösung zur Kalibrierung von HF-Level- und analogen Modulationsparametern von Signalgeneratoren und Dämpfung.Der R&S FSMR kombiniert die Funktionen eines Ebene-Kalibrators, Modulations- und Audioanalysator, Leistungsmesser und Spektrumanalysator, alles in einem Gerät.

Aufgrund seiner hohen Linearität und des Frequenzbereichs von bis zu 26,5 GHz ist der R&S FSMR26 ideal für Messarbeiten in Kalibrier- und Prüf- und Messlaboren geeignet.Die R&S FSMR26 von Rohde & Schwarz führt alle Messungen durch, die für die Kalibrierung von Signalgeneratoren und festen oder variablen Dämpfern erforderlich sind..

Als Niveaukalibrator erreicht der R&S FSMR einen Linearitätspreis von 0,015 dB + 0,005 dB/10 dB, der vollständig dem aktuellen Industriestandard entspricht.Der R&S FSMR26 bietet einen breiten Messbereich von +30 dBm bis -130 dBmAußerdem kann die Messbandbreite auf breite Grenzen zwischen 100 Hz und 10 MHz eingestellt werden.Dies verhindert, dass die Frequenzverschiebung oder die Restfrequenz des zu kalibrierenden Signalgenerators eine Wirkung hat..

Alle Modulationsparameter und der Modulationsgenerator des DUT können nur mit dem R&S FSMR kalibriert werden.FM und PM sind bereits in das Instrument integriertDarüber hinaus ist das FSMR mit einem voll ausgestatteten Spektrumanalysator und einem Leistungsmessgerät ausgestattet, an das die Leistungssensoren der R&S NRP-Familie angeschlossen werden können.

Das FSMR unterstützt auch Leistungszähler anderer Hersteller, die über eine IECIEEE-Busverbindung gesteuert werden.Investitionen, die bereits von den Kalibrier- und Entwicklungsstellen des Militärs getätigt wurden, bei Mobilfunkherstellern oder bei Messlaboren geschützt sind, da sie ihre vorhandenen Geräte weiterhin verwenden können.

Alle funktionalen Komponenten des R&S FSMR26 wie Niveau-Kalibrator, Modulationsanalysator, Audio-Analysator, Leistungsmesser sowie Spektrum-Analysator und sogar extern angeschlossene Leistungsmesser,kann direkt über die Vorderseite bedient werdenDer R&S FSMR26 verfügt zudem über GPIB- und LAN-Schnittstellen, wodurch eine bequeme Integration und Fernbedienung in Messsysteme möglich ist.

Funktionen in einem Gerät kombiniert:

• Kalibrator mit hoher Präzision
• Modulationsanalysator für AM/FM/PM
• Audio-Analysator mit THD und SINAD
• Unterstützung von NRP-Leistungssensoren für absolute Leistungsmessungen
• Hochleistungsspektrumanalysator

Funktionen und Eigenschaften, die auf die Bedürfnisse von Kalibrierlaboren zugeschnitten sind:

• Sehr hohe Stabilität im Laufe der Zeit
• Einfache Bedienung mit vollständiger Bedienungskontrolle über die Frontplatte des R&S FSMR
• Rückverfolgbares Kalibrieren
• Dokumentarisiertes Kalibrierverfahren
• Spezifikationen, die der HP 8902 mit Option 050 entsprechen oder überschreiten

Die Spezifikationen des Rohde & Schwarz FSMR-Messempfängers umfassen:

• Frequenzbereich: 20 Hz - 26,5 GHz
• Niveau
  • Linearität: 0,015 + 0,005 dB / 10 dB
  • Gehaltsbereich: +10 dBm bis 130 dBm
• Modulationsmessungen:
  • Messbereich:
    • Amplitudenmodulation: Modulationstiefe von 0 bis 100%
    • Frequenzmodulation: Maximale Abweichung von 500 kHz
    • Phasenmodulation: Maximal 10 000 rad Phasenabweichung
  • Modulationsfrequenz:
    • Amplitudenmodulation: 50 Hz bis 100 kHz
    • Frequenzmodulation: 50 Hz bis 200 kHz
    • Phasenmodulation: 50 Hz bis 100 kHz
  • Unsicherheit:
    • Amplitudenmodulation: 0,5 bis 1,5%
    • Frequenzmodulation: 1 bis 3%
    • Phasenmodulation: 1%
  • Verzerrung:
    • Amplitudenmodulation: 0,1%
    • Frequenzmodulation: 0,1%
    • Phasenmodulation: 0,1%
• Audiofilter
  • Lowpass 3 kHz, 15 kHz, 23 kHz, 100 kHz
  • Hochpass 20 Hz, 50 Hz, 300 Hz
  • Abstärkung 25/50/75/750 μs
  • Gewichtungsfilter CCITT, CCIR ungewichtet
• Audio-Eingabe
  • Eintrittsimpedanz 50 Ohm/1 MOhm
  • Spannungsbereich bis 4 V
  • Frequenzbereich 20 Hz bis 1 MHz
  • Innere harmonische Verzerrung 0,1%
• Spektrumanalysator
  • Spektrumanalysator R&S FSU26

Zu den Merkmalen des Messempfängers R&S FSMR26 gehören:

• Breiter Sprachbereich von +10 dBm bis ¢ 130 dBm
• Modulationsanalyse: Modulationstiefe, Frequenz und Phasenabweichung
• Audioanalyse mit automatisch abgestimmter THD und SINAD
• FFT auf dem Audiosignal und dem demodulierten Signal
• Audio- und Spektrumdarstellung des demodulierten Signals
• Zeitzone Anzeige von Audiosignal und demoduliertem Signal
• Niedrig-/Hochpass-Audiofilter und Demphase
• Getrennter Audioeingang zur Kalibrierung von Audiosignalen
• Schnelle HF-Zähler mit einer Auflösung von 0,1 Hz
• Funktionen des Spektrumanalysators wie für den Hochleistungs-Spektrumanalysator R&S FSU
• Hohe Immunität gegen treibende oder instabile Signale
• Vollständig programmierbar über GPIB/LAN

Die Rohde & Schwarz FSMR-Serie von Messempfängern unterstützt folgende Technologien:

• WCDMA / HSPA / HSPA+
• GSM / EGPRS / EDGE Evolution
• CDMA2000® 1xEV-DO
• CDMA2000® 1xRTT
• TD-SCDMA
• GSM-R
• TETRA
• cdmaOne
• DECT
• Bluetooth
• ZigBee
• MBMS
• FM-Funktion
• AM
